| Not | LABS sürümü - VW PV 3.10.7: 2005-0 test spesifikasyonuna uygun |

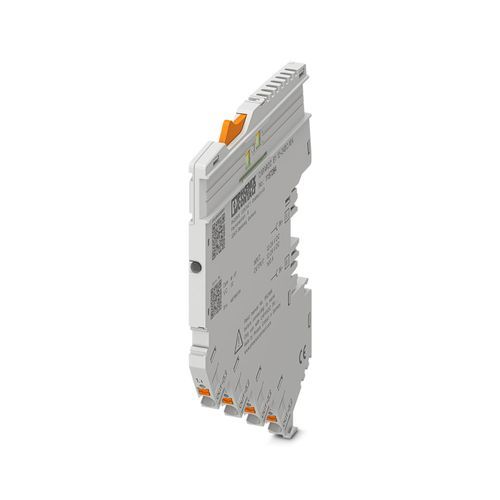

| Ürün tipi | Aygıt devre kesicileri |
| Ürün gamı | CAPAROC |
| Kutup sayısı | 1 |
| Kanal sayısı | 1 |
| Slot sayısı | 1 |
| Koruma sınıfı | III |
| Kirlilik sınıfı | 2 |
| Çalışma gerilimi | 10 V DC ... 30 V DC |
| Nominal gerilim | 12 V DC 24 V DC |
| Nominal akım IN | 10 A DC (kanal başına) |
| Anma akımı (önceden ayarlanmış) | 10 A |
| Nominal darbe gerilimi | 0,5 kV |
| Kapama yöntemi | E (elektronik) |
| Gerekli yedek sigorta | Yalnızca, eğer güç kaynağının Imaks değeri > kısa devre anahtarlama kapasitesi ise gereklidir. Entegre arıza güvenlikli eleman. |
| Kısa devre anahtarlama kapasitesi | 300 A |
| Dielektrik dayanım | 35 V DC (Yük devresi) |
| Sigorta | elektronik |
| Verimlilik | > 99 % |
| Kapalı-devre akım I0 | tip. 8,5 mA (24 V'de yüksüz) |
| Güç kaybı | tip. 0,2 W (24 V'de yüksüz) < 1,6 W (nominal çalışmada 24 V ve 10 A'de) |
| Ölçüm toleransı I | ± 15 % (tip.) |
| Sıcaklık azalması | 10 A (Toplam akım, 40°C'de) 7 A (Toplam akım 65 °C'de) |
| MTBF (IEC 61709, SN 29500) | 18685596 h (25°C'de %21 yük ile) 7871572 h (40°C'de %34,25 yük ile) 1102033 h (40 °C'de, 100% yük ile) |
| Gerilim düşümü | 0,14 V (10 A'de) |
| Arıza emniyetli eleman | 15 A DC (çıkış kanalı başına) |
| Kontak tipi | elektriksel izolasyonsuz |
| Kapanma süresi | 4 s (1.1…1.5 x IN aşırı yüküyle) 1 s (1.5…2.0 x IN aşırı yüküyle) 0,1 s (2.0…3.0 x IN aşırı yüküyle) tip. 10 ms (Kısa devre > 3.0 x IN için) |
| Düşük gerilim kesme | ≤ 8,5 V DC (aktif) ≥ 9,2 V DC (aktif değil) |
| Aşırı gerilim kesme | ≥ 32,5 V DC (aktif) ≤ 30,5 V DC (aktif değil) |
| Maks. kapasitif yük | ≤ 20000 µF (Akım ayarlamasına ve mevcut kısa devre akımına bağlı olarak) |
| Kapama gecikmesi | 50 ms (CAPAROC PM IOL ve CAPAROC PM PN güç modülleri ile adapte edilebilir) |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, çok damarlı | 0,2 mm² ... 4 mm² |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 4 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 4 mm² |
| Kanal LED'i kapalı | kapalı (Kanal kapalı) |
| Kanal LED'i sarı | açik (Kanal açık, kanal yükü > %80 ) yanıp söner (Programlama modu etkin) iki yanıp söner (Montajı kontrol edin, güç modülüyle haberleşme yok) |
| Kanal LED'i yeşil | açik (Kanal açık) |
| Kanal LED'i kırmızı | açik (Kanal kapalı, aşırı veya düşük gerilim etkin) Geçici olarak AÇIK (Kanal kapatıldı, 5 sn. soğuma aşaması, aşırı yüklenme veya kısa devre ayırması) yanıp söner (Kanal kapalı, tekrar açılmaya hazır, aşırı yüklenme veya kısa devre ayırması) |
| Boyutlu çizim | |
| Genişlik | 6,2 mm |
| Yükseklik | 132,4 mm |
| Derinlik | 111,3 mm (7.5 mm DIN rayı dahil) |
| Renk | açık gri (RAL 7035) |
| Malzeme | PA 6 PA 6 PA 6 PC |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -30 °C ... 65 °C (Güç modülünün sıcaklık aralığı dikkate alınmalıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Rakım | ≤ 4000 m (amsl) |
| Nem testi | 96 h, 95 % RH, 40 °C |
| Darbe (çalışma) | 30g (11 ms periyot, yarı sinüs pals, IEC 60068-2-27'ye uygun) 25g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok) 15g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok Sistemde altıdan fazla CAPAROC E1 modülü kullanılıyorsa.) |
| Titreşim (çalışma) | 5g (10 ... 150 Hz / 10 çevrim / eksenler / X, Y, Z) |
| Tanımlama | UL/C-UL Listed UL 508 UL Recognized UL 2367 UL 121201 Class I, Division 2, Groups A, B, C, D, T4A ISA S71.04.2013 G3 Harsh Group A |
| Standartlar/spesifikasyonlar | EN 61000-6-2 |
| Not | Elektromanyetik uyumluluk – Endüstriyel ortamlar için bağışıklık |
| Standartlar/spesifikasyonlar | EN 61000-6-3 |
| Not | Elektromanyetik uyumluluk – Konutlar, iş yerleri ve ticari mülkler ve küçük çaplı operasyonlar için emisyon |
| Standartlar/spesifikasyonlar | EN 60068-2-78 |
| Not | Çevresel etkiler – Nem ve sıcaklık, sabit |
| Standartlar/spesifikasyonlar | EN 50178 |
| Not | Güç tesisatlarının elektronik ekipmanlar ile donatılması |
| Standartlar/spesifikasyonlar | EN 60068-2-6 |
| Not | Çevresel etkiler – Titreşimler (sinüzoidal) |
| Standartlar/spesifikasyonlar | EN 60068-2-27 |
| Not | Çevresel etkiler – Şoklar |
| Montaj tipi | CAPAROC CR… akım barasına takılabilir |
