| Not | LABS sürümü - VW PV 3.10.7: 2005-0 test spesifikasyonuna uygun Kabloyu bağlarken CAPAROC modüllerinin çekme kuvveti nedeniyle ayrılmadığından emin olun. Modüller arasında boşluk oluşturulmamalıdır. |

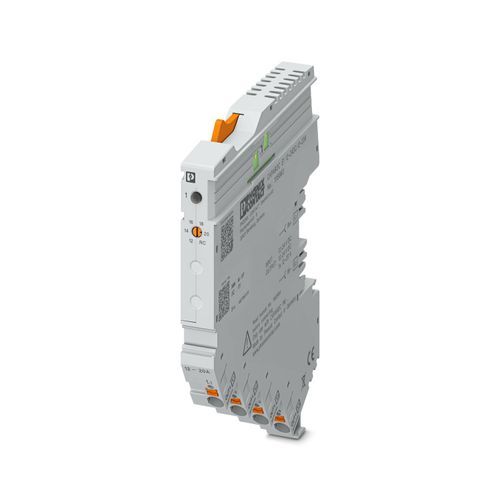

| Ürün tipi | Aygıt devre kesicileri |
| Ürün gamı | CAPAROC |
| Kutup sayısı | 1 |
| Kanal sayısı | 1 |
| Slot sayısı | 2 |
| Koruma sınıfı | III |
| Kirlilik sınıfı | 2 |
| Çalışma gerilimi | 10 V DC ... 30 V DC |
| Nominal gerilim | 12 V DC 24 V DC |
| Nominal akım IN | 20 A DC (kanal başına) haberleşme arabirimli güç modülü aracılığıyla RC modunda 1 A'lık artışlarla 2 A ila 20 A aralığında ayarlanabilir 12 / 14 / 16 / 18 / 20 A DC (Döner kodlama anahtarları ile ayarlanabilir) |
| Anma akımı (önceden ayarlanmış) | 12 A |
| Nominal darbe gerilimi | 0,5 kV |
| Kapama yöntemi | E (elektronik) |
| Geri besleme direnci | maks. 35 V DC |
| Kapama gecikmesi | 50 ms (her bir kanal varsayılan olarak önceden ayarlanmıştır) CAPAROC PM IOL ve CAPAROC PM PN güç modülleri ile adapte edilebilir |
| Gerekli yedek sigorta | Yalnızca, eğer güç kaynağının Imaks değeri > kısa devre anahtarlama kapasitesi ise gereklidir. Entegre arıza güvenlikli eleman. |
| Kısa devre anahtarlama kapasitesi | 300 A |
| Dielektrik dayanım | 35 V DC (Yük devresi) |
| Aktif akım sınırlaması | typ. 1.7 x IN Zayıf bir güç kaynağı ünitesi durumunda 1,4 ... 1,7 x IN arasında dinamik aralık |
| Sigorta | elektronik |
| Verimlilik | > 99 % |
| Kapalı-devre akım I0 | tip. 11 mA (24 V'de yüksüz) |
| Güç kaybı | tip. 280 mW (24 V'de yüksüz) < 2,8 W (24 V ve 20 A'da nominal işletim) |
| Ölçüm toleransı I | ± 10 % (tip.) |
| Sıcaklık azalması | 20 A (Toplam akım, 40°C'de) 12 A (Toplam akım 65 °C'de) |
| MTBF (IEC 61709, SN 29500) | 9874919 h (25°C'de %21 yük ile) 4130456 h (40°C'de %34,25 yük ile) 476899 h (40 °C'de, 100% yük ile) |
| Gerilim düşümü | < 0,16 V (20 A'da) |
| Arıza emniyetli eleman | 30 A DC (Çıkış kanalı başına 2 x 15 A paralel) |
| Kontak tipi | elektriksel izolasyonsuz |
| Kapanma süresi | 5 s (1.1…1.5 x IN aşırı yüküyle) tip. 100 ms (1 s, maksimum, yüksek başlangıç akımları için) tip. 7 ms (kısa devre > 1.5 x IN için) |
| Düşük gerilim kesme | ≤ 8,5 V DC (aktif) ≥ 9,2 V DC (aktif değil) |
| Aşırı gerilim kesme | ≥ 31,5 V DC (aktif) ≤ 30,5 V DC (aktif değil) |
| Maks. kapasitif yük | 75000 µF (Akım ayarına, sistem gerilimine ve mevcut kısa devre akımına bağlı olarak) |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, çok damarlı | 0,2 mm² ... 4 mm² |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 4 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 4 mm² |
| Kanal LED'i kapalı | kapalı (Kanal kapalı) |
| Kanal LED'i sarı | açik (Kanal açık, kanal yükü > %80 ) iki yanıp söner (Montajı kontrol edin, güç modülüyle haberleşme yok) |
| Kanal LED'i sarı-yeşil | yanıp söner (Nominal akım yardımcısı) |
| Kanal LED'i yeşil | açik (Kanal açık) yanıp söner (Kanal açık, döner anahtar konumu ayarlanan değere karşılık gelmiyor) |
| Kanal LED'i kırmızı | açik (Kanal kapalı, aşırı veya düşük gerilim etkin) Geçici olarak AÇIK (Kanal kapatıldı, 5 sn. soğuma aşaması, aşırı yüklenme veya kısa devre ayırması) yanıp söner (Kanal kapalı, tekrar açılmaya hazır, aşırı yüklenme veya kısa devre ayırması) iki yanıp söner (Kanal kapatıldı, sistem toplam akım sınırı aşıldı, zayıf güç kaynağı ünitesi algılandı) |
| Kanal LED'i kırmızı-sarı | yanıp söner (Kanal aşırı yüklendi ve kapatıldı) |
| Kanal LED'i kırmızı-yeşil | yanıp söner (Kanal kapalı, döner anahtar konumu aşırı yük veya kısa devreden dolayı atma sonrası ayarlanan değere karşılık gelmiyor) |
| Boyutlu çizim | |
| Genişlik | 12,4 mm |
| Yükseklik | 132,4 mm |
| Derinlik | 111,3 mm (7.5 mm DIN rayı dahil) |
| Renk | açık gri (RAL 7035) |
| Malzeme | PA 6 PA 6 PA 6 PC |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -30 °C ... 65 °C (güç modülünün sıcaklık aralığı ve ortam sıcaklığına bağlı maksimum akımı dikkate alınmalıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Rakım | ≤ 4000 m (amsl) |
| Nem testi | 96 h, 95 % RH, 40 °C |
| Darbe (çalışma) | 30g (11 ms periyot, yarı sinüs pals, IEC 60068-2-27'ye uygun) 25g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok) |
| Titreşim (çalışma) | 5g (10 ... 150 Hz / 10 çevrim / eksenler / X, Y, Z) |
| Standartlar/spesifikasyonlar | EN 61000-6-2 |
| Not | Elektromanyetik uyumluluk – Endüstriyel ortamlar için bağışıklık |
| Standartlar/spesifikasyonlar | EN 61000-6-3 |
| Not | Elektromanyetik uyumluluk – Konutlar, iş yerleri ve ticari mülkler ve küçük çaplı operasyonlar için emisyon |
| Standartlar/spesifikasyonlar | EN 60068-2-78 |
| Not | Çevresel etkiler – Nem ve sıcaklık, sabit |
| Standartlar/spesifikasyonlar | EN 50178 |
| Not | Güç tesisatlarının elektronik ekipmanlar ile donatılması |
| Standartlar/spesifikasyonlar | EN 60068-2-6 |
| Not | Çevresel etkiler – Titreşimler (sinüzoidal) |
| Standartlar/spesifikasyonlar | EN 60068-2-27 |
| Not | Çevresel etkiler – Şoklar |
| Montaj tipi | CAPAROC CR… akım barasına takılabilir |
