| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

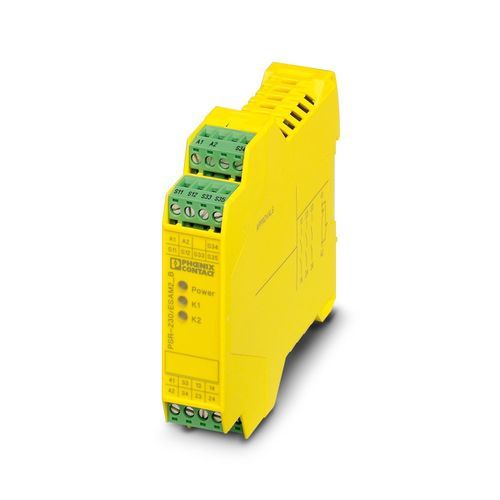

| Ürün tipi | Güvenlik röleleri |
| Ürün gamı | PSRclassic |
| Uygulama | Acil durdurma Güvenlik kapısı |
| Kontrol | 1 kanal |
| Mekanik çalışma ömrü | yaklaşık 107 çevrim |
| Röle tipi | IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle |
| Nominal durum için maksimum güç kaybı | 2,88 W |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Nominal izolasyon gerilimi | 250 V AC |
| Nominal darbe gerilimi / izolasyon | 4 kV / Temel izolasyon (güvenli izolasyon, arttırılmış izolasyon ve A1-A2/mantık/etkinleştirme devresiyle kumanda devresi arasında 6 kV). |
| Kontrol devresi nominal besleme gerilimi US | 230 V AC -15 % / +10 % |
| Nominal kontrol besleme akımı IS | 22 mA |
| Giriş/kalkış ve geri besleme devresindeki gerilim | ~ 24 V DC |
| Tipik tepki süresi | 50 ms (manüel start) 300 ms (otomatik start) |
| Us'li tipik başlatma zamanı | 300 ms (A1 veya S11/S12 üzerinden kontrol edildiğinde) |
| Tipik bırakma zamanı | 20 ms (S11/S12 üzerinden kontrol edildiğinde) 150 ms (A1 üzerinden kontrol edildiğinde) |
| Geri kazanım süresi | 1 s |
| Maksimum anahtarlama frekansı | 0,5 Hz |
| Koruma devresi | Aşırı gerilim koruması; Bastırıcı diyot Aşırı gerilim koruması; Varistör |
| Maks. iletken direnci | 50 Ω |
| Kontak tipi | 3 kumanda devresi 1 sinyal devresi |
| Kontak malzemesi | AgSnO2, altın kaplama |
| Maksimum anahtarlama gerilimi | 250 V AC/DC |
| Minimum anahtarlama gerilimi | 10 V AC/DC |
| Sürekli sınır akımı | 6 A (Kumanda devreleri) 5 A (Sinyal devresi) |
| Maksimum kalkış akımı | 6 A |
| Inrush akımı, minimum | 10 mA |
| Sq. toplam akım | 72 A2 (ITH2 = I12 + I22 + I32) |
| Kesme seviyesi (omik yük) maks. | 144 W (24 V DC için) 230 W (48 V DC için) 68 W (110 V DC için) 88 W (220 V DC için) 2000 VA (250 V AC için) |
| Maks. kesme seviyesi (endüktif yük) | 48 W (24 V DC için) 40 W (48 V DC için) 35 W (110 V DC için) 33 W (220 V DC için) |
| Anahtarlama kapasitesi min. | 100 mW |
| Anahtarlama kapasitesi (360/h çevrim) | 6 A (24 V DC) 5 A (230 V AC) |
| Anahtarlama kapasitesi (3600/h çevrim) | 3 A (24 V (DC13)) 3 A (230 V (AC 15)) |
| Çıkış sigortası | 10 A gL/gG NEOZED (Kumanda devreleri) 6 A gL/gG NEOZED (Sinyal devreleri) |
| geçmeli | evet |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 12 |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| Durum göstergesi | 2 x LED (yeşil) |
| Çalışma gerilimi göstergesi | 1 x yeşil LED |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Muhafaza malzemesi | PA |
| Duruş kategorisi | 0 |
| Kategori | 1 (uygulamaya bağlı olarak Kat. 4'e kadar) |
| Performans seviyesi (PL) | c (uygulamaya bağlı olarak PL e'ye kadar) |
| Güvenlik Bütünlük Seviyesi (SIL) | 1 (uygulamaya bağlı olarak SIL 3'e kadar) 1 (uygulamaya bağlı olarak SIL 3'e kadar) 1 (uygulamaya bağlı olarak SIL 3'e kadar) |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 55 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| Şok | 15g |
| Titreşim (çalışma) | 10 Hz ... 150 Hz, 2g |
| Uygunluk | CE uyumu |
| Standartlar/yönetmelikler | IEC 60664-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | herhangibir |
