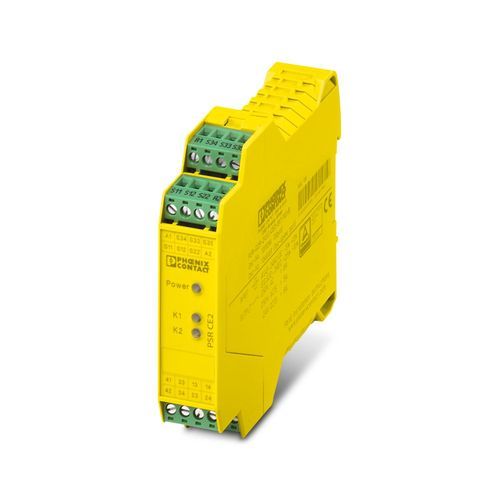

| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Ürün tipi | Güvenlik röleleri |
| Ürün gamı | PSRclassic |
| Uygulama | Acil durdurma Güvenlik kapısı Işık bariyeri |
| Kontrol | 1 ve 2 kanal |
| Mekanik çalışma ömrü | yaklaşık 107 çevrim |
| Röle tipi | IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle |
| Tipik tepki süresi | 125 ms (otomatik start) 110 ms (manüel, denetimli start) |
| Us'li tipik başlatma zamanı | 125 ms (A1 üzerinden kontrol edildiğinde) |
| Tipik bırakma zamanı | 10 ms (sensör devresi üzerinden talep edildiğinde) 45 ms (A1 üzerinden talep edildiğinde) |
| Tekrar başlatma zamanı | < 1 s (Boot zamanı) |
| Geri kazanım süresi | 1 s (emniyet fonksiyonunun izleyen talebi) |
| Nominal durum için maksimum güç kaybı | 16,44 W (US = 26,4 V, IL² = 72 A²'de) |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Nominal izolasyon gerilimi | 250 V |
| Nominal darbe gerilimi / izolasyon | "İzolasyon koordinasyonu" bölümüne bakın |
| Kontrol devresi nominal besleme gerilimi US | 24 V DC -15 % / +10 % |
| Nominal kontrol besleme akımı IS | tip. 70 mA (US'de) |
| US'deki güç tüketimi | tip. 1,68 W |
| Kapama akımı | < 3,5 A (tipik olarak US, Δt = 3 ms) |
| Filtre süresi | 5 ms (Us değerinde gerilim çökmesi durumunda) |
| Koruma devresi | Ters polariteye karşı seri koruma; Bastırıcı diyot |
| Giriş tanımlaması | güvenlikle ilgili |
| Giriş sayısı | 2 |
| Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC |
| Giriş gerilim aralığı "1" sinyali | 20,4 V ... 26,4 V |
| Giriş akım aralığı "0" sinyali | 0 mA ... 2 mA |
| Kapama akımı | maks. 110 mA (tipik olarak US, Δt = 3 ms) |
| Filtre süresi | maks. 2 ms (Test darbe genişliği düşük test darbeleri, 100 ms'lik test darbe hızında) Parlaklık yok test darbelerine / yüksek test darbelerine izin verilir. |
| Uyum | ∞ |
| Maks. iletken direnci | 50 Ω |
| Koruma devresi | Bastırıcı diyot |
| Akım tüketimi | 38 mA (tipik olarak S12/S22'de US) |
| Giriş tanımlaması | güvenlikle ilgili değil |
| Giriş sayısı | 2 |
| Giriş gerilim aralığı "1" sinyali | 20,4 V ... 26,4 V |
| Kapama akımı | < 6 mA (tipik olarak S34/35'te US, Δt = 70 ms) |
| Filtre süresi | Test palsına izin verilmez |
| Maks. iletken direnci | 50 Ω |
| Koruma devresi | Bastırıcı diyot |
| Akım tüketimi | 0 mA (Tipik olarak S34'de US) 1 mA (Tipik olarak S35'de US) |
| Çıkış tanımı | 2 N/O kontak, her biri seri, güvenlikle ilgili, topraksız |
| Çıkış sayısı | 3 |
| Kontak tipi | 3 kumanda devresi |
| Kontak malzemesi | AgSnO2 |
| Anahtarlama gerilimi | min. 10 V AC/DC maks. 250 V AC/DC |
| Anahtarlama kapasitesi | min. 100 mW |
| Kapama akımı | min. 10 mA maks. 6 A |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 5 A (AC15) 6 A (DC13) |
| Sürekli sınır akımı | 6 A (Zayıflama ve yük sınır eğrisini dikkate alın) |
| Sq. toplam akım | 72 A2 (Zayıflamayı dikkate alın) |
| Anahtarlama frekansı | maks. 0,5 Hz |
| Mekanik çalışma ömrü | 10x 106 çevrim |
| Çıkış sigortası | 10 A gL/gG 4 A gL/gG (düşük gereksinmli uygulamalar için) |
| Çıkış tanımı | Paralel 2 N/C kontak, emniyetle ilgili olmayan, topraksız |
| Kontak tipi | 2 NC paralel |
| Kontak malzemesi | AgSnO2 |
| Anahtarlama gerilimi | min. 10 V AC/DC maks. 250 V AC/DC |
| Anahtarlama kapasitesi | min. 100 mW |
| Kapama akımı | min. 10 mA maks. 6 A |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 1,5 A (AC15) 2 A (DC13) |
| Sürekli sınır akımı | 6 A |
| Sq. toplam akım | 36 A2 |
| Anahtarlama frekansı | maks. 0,5 Hz |
| Mekanik çalışma ömrü | 10x 106 çevrim |
| Çıkış sigortası | 6 A gL/gG |
| geçmeli | evet |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 12 |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Durum göstergesi | 2 x LED (yeşil) |
| Çalışma gerilimi göstergesi | 1 x yeşil LED |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | sarı (RAL 1018) |
| Muhafaza malzemesi | PA |
| Duruş kategorisi | 0 |
| Kategori | 4 |
| Performans seviyesi (PL) | e |
| Güvenlik Bütünlük Seviyesi (SIL) | 3 3 3 |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 55 °C (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| Şok | 15g |
| Titreşim (çalışma) | 10 Hz ... 150 Hz, 2g |
| Standartlar/yönetmelikler | DIN EN 60947-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Sapma eğrisine bakınız |
| Montaj pozisyonu | yatay veya dikey |
