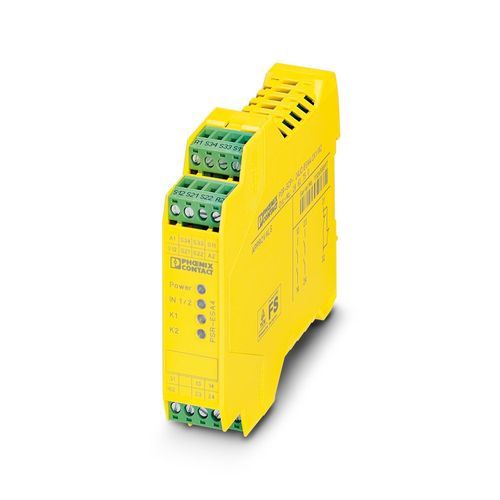

| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Ürün tipi | Güvenlik röleleri |
| Ürün gamı | PSRclassic |
| Uygulama | Acil durdurma Güvenlik kapısı |
| Kontrol | 2 kanal |
| Mekanik çalışma ömrü | yaklaşık 107 çevrim |
| Röle tipi | IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle |
| Nominal durum için maksimum güç kaybı | 16,44 W (US = 26,4 V, IL² = 72 A², PTotal max = 2,04 W + 14,4 W) |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Nominal izolasyon gerilimi | 250 V |
| Nominal darbe gerilimi / izolasyon | "İzolasyon koordinasyonu" bölümüne bakın |
| Kontrol devresi nominal besleme gerilimi US | 24 V DC -15 % / +10 % |
| US'deki güç tüketimi | tip. 1,68 W (DC) |
| Nominal kontrol besleme akımı IS | tip. 70 mA |
| UN'ye ilişkin giriş gerilimi aralığı | 0,85 ... 1,1 |
| UN'de tipik giriş akımı | 70 mA DC (Us'de) |
| Kapama akımı | < 3,5 A (Δt = 3 ms, Us'de) < 100 mA (Δt = 500 ms, S12'de Us/Ix ile) > -100 mA (Δt = 300 ms, S22'de Us/Ix ile) < 6 mA (Us/Ix - S34'e) |
| Akım tüketimi | tip. 38 mA (S12) tip. -38 mA (S22) tip. 1 mA (Us/Ix - S34'e) |
| Giriş/kalkış ve geri besleme devresindeki gerilim | yaklaşık 24 V DC |
| Filtre süresi | 5 ms (A1'de gerilim çökmesi durumunda Us'de) Test palsına izin verilmez |
| Tipik tepki süresi | 150 ms (otomatik start) |
| Us'li tipik başlatma zamanı | 250 ms (A1 üzerinden kontrol edildiğinde Us ile) |
| Tipik bırakma zamanı | 20 ms (sensör devresi üzerinden talep edildiğinde) 45 ms (A1 üzerinden talep edildiğinde) |
| Uyum | ∞ |
| Geri kazanım süresi | 1 s (emniyet fonksiyonunun izleyen talebi) < 1 s (Boot zamanı) |
| Koruma devresi | Aşırı gerilim koruması; Bastırıcı diyot |
| Maks. iletken direnci | yaklaşık 50 Ω (Giriş ve start devreleri US) |
| Çalışma gerilimi göstergesi | Yeşil LED |
| Durum göstergesi | LED (yeşil) |
| Kontak tipi | 2 kumanda devresi 1 sinyal devresi |
| Kontak malzemesi | AgSnO2, + 0.2 µm Au |
| Maksimum anahtarlama gerilimi | 250 V AC/DC |
| Minimum anahtarlama gerilimi | 10 V AC/DC |
| Sürekli sınır akımı | 6 A (N/A kontak) |
| Maksimum kalkış akımı | 6 A |
| Inrush akımı, minimum | 10 mA |
| Sq. toplam akım | 72 A2 (Kumanda devreleri) 36 A2 (Sinyal devresi 31/32) |
| Kesme seviyesi (omik yük) maks. | bkz. yük limit eğrisi |
| Anahtarlama kapasitesi min. | 100 mW |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 6 A (DC13, kumanda devreleri) 5 A (AC15, kumanda devreleri) 2 A (DC13, sinyal devreleri) 1,5 A (AC15, sinyal devreleri) |
| Çıkış sigortası | 10 A gL/gG (Kumanda devreleri) 4 A gL/gG (Düşük yük kumanda devreleri) 6 A gL/gG (Sinyal devresi) |
| geçmeli | evet |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 12 |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | sarı (RAL 1018) |
| Muhafaza malzemesi | PA |
| Duruş kategorisi | 0 |
| Kategori | 4 |
| Performans seviyesi (PL) | e (5 A DC13; 5 A AC15; 8760 anahtarlama döngüsü/yıl) |
| Güvenlik Bütünlük Seviyesi (SIL) | 3 3 3 |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 55 °C (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| Şok | 15g |
| Titreşim (çalışma) | 10 Hz ... 150 Hz, 2g |
| Standartlar/yönetmelikler | DIN EN 60947-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Sapma eğrisine bakınız |
| Montaj pozisyonu | yatay veya dikey |
