| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

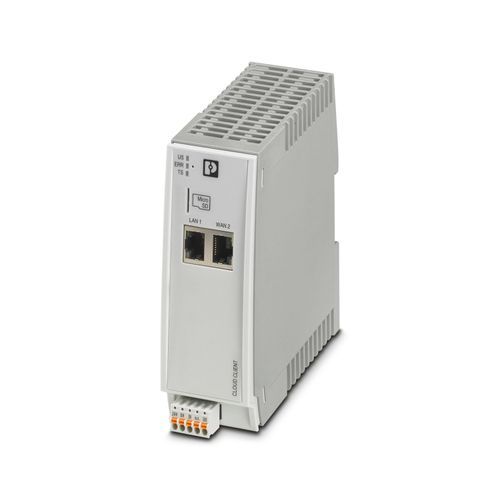

| Ürün tipi | Uzaktan bakım ağ geçidi |
| Kirlilik sınıfı | 2 |
| Elektriksel izolasyon | VCC // FE // Ethernet |
| Nominal durum için maksimum güç kaybı | 4,8 W |
| Şebeke tipi | Ethernet |
| Besleme gerilim aralığı | 10 V DC ... 30 V DC (SELV, geçmeli Push-in klemens ile) |
| Tipik akım tüketimi | < 200 mA (24 V DC) |
| Maks. akım tüketimi | 500 mA |
| Yönetim | Web tabanlı yönetim |
| Giriş tanımlaması | Dijital giriş |
| Giriş sayısı | 1 |
| Gerilim giriş sinyali | 10 V DC ... 30 V DC |
| Anahtarlama seviyesi "1" sinyal | 10 V DC ... 30 V DC |
| Çıkış ismi | Dijital çıkış |
| Çıkış sayısı | 1 |
| Gerilim çıkış sinyali | 10 V DC ... 30 V DC (işletme gerilimine bağlı) |
| Akım çıkış sinyali | ≤ 50 mA (Kısa devre korumasız) |
| Tek tel/bağlantı noktası, tek telli | 0,14 mm² ... 1,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, çok telli [AWG] | 26 ... 16 |
| Sinyal | Ethernet |
| Seri iletim hızı | 10/100 Mbps, autonegotiation |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 2 (LAN + WAN, SELV) |
| İletim uzunluğu | 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | TCP/IP, UDP/IP, FTP, HTTP(S) |
| Yardımcı protokoller | ARP, DHCP, PING (ICMP) |
| Genişlik | 45 mm |
| Yükseklik | 130 mm |
| Derinlik | 126 mm |
| Renk (Muhafaza üst kısmı) | açık gri (RAL 7035) |
| Malzeme (Muhafaza) | Plastik |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 15g |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | Class I, Zone 2, AEx nA IIC T4 / Ex nA IIC T4 Gc Class I, Div. 2, Groups A, B, C, D T4 ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV (Test seviyesi 3) |
| Hava deşarjı | ± 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz (Test seviyesi 3) |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV (Test seviyesi 3) |
| Sinyal | ± 2 kV (Ethernet) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (simetrik) ± 1 kV (asimetrik) |
| Sinyal | ± 1 kV (Data hattı, asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| DIN 55011'e göre radyo parazit gerilimi | Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Montaj tipi | DIN rayı montajı |
