| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

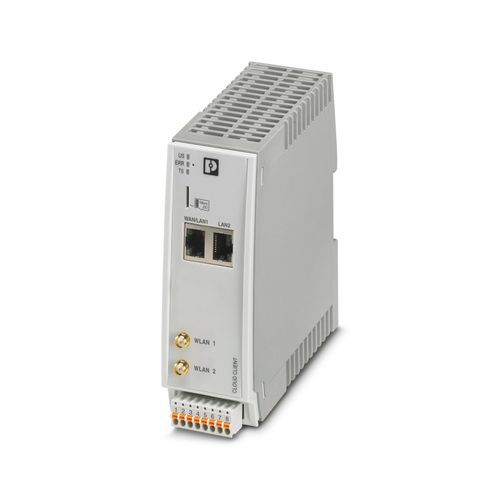

| Ürün tipi | Uzaktan bakım ağ geçidi |
| Uygulama | Ethernet |
| MTTF | 384 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 180 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 64 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| Elektriksel izolasyon | VCC // Ethernet |
| Nominal durum için maksimum güç kaybı | 4,32 W |
| Besleme gerilim aralığı | 10 V DC ... 30 V DC (Geçmeli Push-in klemens ile) |
| Tipik akım tüketimi | < 180 mA (24 V DC) < 500 mA (10 V DC) ≤ 3 mA (Etkinleşmiş enerji tasarruf modlu) |
| Maks. akım tüketimi | 1,5 A |
| Yönetim | Web tabanlı yönetim SNMPv1/v2/v3 |
| Veri depolama | Mikro SDHC kart |
| Giriş tanımlaması | Dijital giriş |
| Giriş sayısı | 4 |
| Gerilim giriş sinyali | 10 V DC ... 30 V DC |
| Anahtarlama seviyesi "0" sinyal | < 8 V DC |
| Anahtarlama seviyesi "1" sinyal | 10 V DC ... 30 V DC |
| Çıkış ismi | Dijital çıkış |
| Çıkış sayısı | 2 |
| Gerilim çıkış sinyali | 10 V DC ... 30 V DC (işletme gerilimine bağlı) |
| Akım çıkış sinyali | ≤ 50 mA (Kısa devre korumasız) |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 0,75 mm² |
| Tek tel/bağlantı noktası, tek telli | 0,14 mm² ... 1,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, çok telli [AWG] | 26 ... 16 |
| Kablo soyma uzunluğu | 9,00 mm |
| Web server | evet |
| Seri iletim hızı | 10/100 Mbps, autonegotiation |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 2 |
| İletim uzunluğu | 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | TCP/IP, UDP/IP, HTTP(S), (S)FTP, TFTP, SCEP, RADIUS, IPsec Network Discovery: LLDP, CDP, FDP, SONMP, EDP, IRDP |
| Yardımcı protokoller | ARP, DHCP, DNS, DynDNS, PING (ICMP), SMTP(S), NTP, SSL/TLS, STARTTLS, SMS |
| Arayüz tanımı | IEEE 802.11 a/b/g/n uyarınca WLAN |
| Çalışma modu | Erişim noktası İstemci Çift mod Örgüsel |
| Frekans | 5 GHz 2,4 GHz |
| Veri iletim hızı | 11 Mbps (2,4 GHz) 54 Mbps (2,4 GHz) 144 Mbps (2,4 GHz) 54 Mbps (5 GHz) 150 Mbps (5 GHz) |
| Anten bağlantı yöntemi | RSMA (dişi) |
| Güvenlik | WPA, WPA2 (TKIP, CCMP, PSK, RADIUS) |
| Boyutlu çizim | |
| Genişlik | 45 mm |
| Yükseklik | 130 mm |
| Derinlik | 130 mm |
| Renk (Muhafaza üst kısmı) | açık gri (RAL 7035) |
| Malzeme (Muhafaza) | Polikarbonat |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu Z64-WL18DBMOD |
| Açıklama | FCC direktifi, Bölüm 15 |
| Elektromanyetik uyum | RED Yönetmeliği 2014/53/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV (Test seviyesi 3) |
| Hava deşarjı | ± 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz (Test seviyesi 3) |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV (Test seviyesi 3) |
| Sinyal | ± 2 kV (Ethernet) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (simetrik) ± 1 kV (asimetrik) |
| Sinyal | ± 1 kV (Data hattı, asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| DIN 55011'e göre radyo parazit gerilimi | Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Montaj tipi | DIN rayı montajı |
