| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

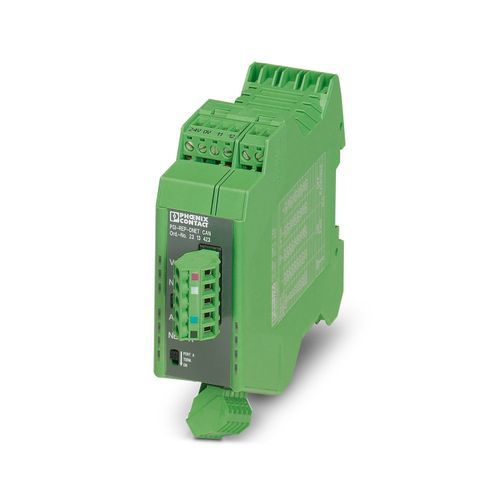

| Ürün tipi | Arabirim dönüştürücü |
| MTTF | 1091 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 514 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 208 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| MTBF | 823 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat)) 170 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat)) |
| Elektriksel izolasyon | VCC // TBUS // CAN A // CAN B |
| Nominal durum için maksimum güç kaybı | 1,32 W |
| Test gerilimi data arayüzü/besleme | 1,5 kVrms (50 Hz, 1 dk) |
| Nominal izolasyon gerilimi | 85 V DC (EN/IEC 60079-7, Ek H uyarınca) |
| Besleme gerilim aralığı | 10 V DC ... 30 V DC (fişli COMBICON vidalı klemensi üzerinden) |
| Nominal besleme gerilimi | 24 V DC |
| Tipik akım tüketimi | 55 mA (24 V DC) |
| Maks. akım tüketimi | 80 mA ≤ 2 A (Bir birleştirme istasyonunda işletim için, DIN ray konnektörü aracılığıyla) |
| Durum ve diyagnostik göstergeleri | LED'ler: VCC (besleme gerilimi), NET A (Mod/Net durum portu A), NET B (Mod/Net durum portu B), ACT (etkinlik/veri trafiği) |
| Çıkış ismi | Röle çıkışı |
| Çıkış sayısı | 1 |
| Kontak tipi | N/C kontak |
| Minimum anahtarlama gerilimi | 10 V DC |
| Maksimum anahtarlama gerilimi | 30 V DC |
| Sürekli sınır akımı | 500 mA |
| Kablo soyma uzunluğu | 7,00 mm |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Bit bozulma, giriş | ± 35 % |
| Bit bozulma, çıkış | < 6,25 % |
| Bit gecikmesi | Bir telgraf uzunluğu (UZATILMIŞ) |
| Sinyal | CAN CANopen® DeviceNet™ |
| İletim hızı | ≤ 1 MBit/s (Konfigüre edilebilir DIP siviçler) |
| Bağlantı yöntemi | Geçmeli COMBICON vidalı klemensi |
| Kanal sayısı | 2 (CAN_High / CAN_Low) |
| İletim uzunluğu | ≤ 5000 m (İletim hızına ve kullanılan protokole bağlıdır) |
| Bus cihazı sayısı | ≤ 64 (her potansiyel degmenti için) ≤ 63 (DeviceNet™, mantıksal olarak adreslenebilir) ≤ 128 (CANopen®, mantıksal olarak adreslenebilir) |
| Sonlandırma direnci | 124 Ω (Entegre edilmiş ve anahtarlanmaya hazır) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 14 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Tek tel/bağlantı noktası, tek tel AWG maks. | 14 |
| Tek tel/bağlantı noktası, tek tel AWG min. | 24 |
| Kablo soyma uzunluğu | 7 mm |
| İletim ortamı | 2 bükümlü çift iletken, ekranlı |
| İletim yöntemi | CSMA/CA |
| Dosya formatı/kodlama | Bit stuffing, NRZ |
| İletim hızı | ≤ 1 MBit/s (Konfigüre edilebilir DIP siviçler) |
| Bağlantı yöntemi | Geçmeli COMBICON vidalı klemensi |
| Kanal sayısı | 2 (CAN_High / CAN_Low) |
| İletim uzunluğu | ≤ 5000 m (İletim hızına ve kullanılan protokole bağlıdır) |
| Bus cihazı sayısı | ≤ 64 (her potansiyel degmenti için) ≤ 63 (DeviceNet™, mantıksal olarak adreslenebilir) ≤ 128 (CANopen®, mantıksal olarak adreslenebilir) |
| Sonlandırma direnci | 124 Ω (Entegre edilmiş ve anahtarlanmaya hazır) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 14 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Tek tel/bağlantı noktası, tek tel AWG maks. | 14 |
| Tek tel/bağlantı noktası, tek tel AWG min. | 24 |
| İletim ortamı | 2 bükümlü çift iletken, ekranlı |
| İletim yöntemi | CSMA/CA |
| Dosya formatı/kodlama | Bit stuffing, NRZ |
| Boyutlu çizim | |
| Genişlik | 35 mm |
| Yükseklik | 111 mm |
| Derinlik | 121 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| IEC 60068-2-32’e göre serbest düşüş | : 1 m |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 15g, 11 ms periyot, yarım sinüs şok darbesi |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 60 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 30 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIF07ATEX2313533X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIMA22UKEX2313423X |
| Tanımlama | 508 Listed ISA-S71.04-1985 G3 Harsh Group A DNV GL |
| Temperature | B |
| Humidity | A |
| Titreşim | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| Yayılan parazit | EN 55011 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV |
| Sinyal | ± 2 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV |
| Sinyal | ± 1 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55011 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kaplama uygulamasını bozabilecek maddeler içermez | VDMA 24364:2018-05 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Ürün, EN 60715 standardına uygun tüm 35 mm DIN rayları üzerine takılabilir. |
