| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

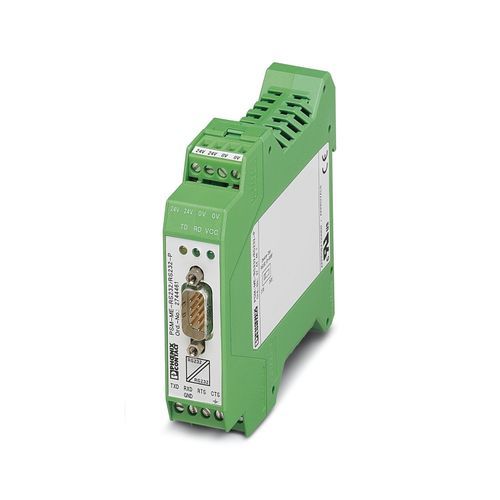

| Ürün tipi | Arabirim dönüştürücü |
| Uygulama | RS-232 |
| MTBF | 2263 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat)) 438 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat)) |
| Elektriksel izolasyon | VCC // V.24 (RS-232) (A) // V.24 (RS-232) (B) |
| Nominal durum için maksimum güç kaybı | 0,96 W |
| Test gerilimi data arayüzü/besleme | 2 kVrms (50 Hz, 1 dk) 2 kV AC |
| Test gerilimi data arayüzleri | 2 kV AC |
| Besleme gerilim aralığı | 19,2 V AC/DC ... 28,8 V AC/DC |
| Nominal besleme gerilimi | 24 V AC/DC ±20 % |
| Tipik akım tüketimi | 40 mA (24 V DC) |
| Koruma devresi | Aşırı gerilim koruması; Bastırıcı diyot |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Bit bozulma | < 5 % |
| Bit gecikmesi | < 3 µs |
| Sinyal | Modbus |
| İletim kanalları | 4 (2/2), RxD, TxD, RTS, CTS; full duplex |
| Seri iletim hızı | 115.2 kbps |
| Bağlantı yöntemi | D-SUB-9 erkek konnektör |
| Pin ataması | DTE/DCE anahtar üzerinden değiştirme |
| İletim uzunluğu | 15 m (ekranlı bükümlü çift) |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 13 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Desteklenen protokoller | şeffaf protokol |
| Bağlantı yöntemi | Geçmeli vidalı bağlantı |
| İletim uzunluğu | 15 m (ekranlı bükümlü çift) |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 13 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Boyutlu çizim | |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 118,6 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | 0 °C ... 55 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | 508 Recognized Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X ISA-S71.04-1985 G3 Harsh Group A DNV GL |
| Temperature | B |
| Humidity | A |
| Titreşim | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2:2005 |
| Yayılan parazit | EN 61000-6-3 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV (Test seviyesi 3) |
| Hava deşarjı | ± 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | Test seviyesi 3 |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 4 kV (5 kHz) |
| Sinyal | ± 2 kV (5 kHz) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (2 Ω) |
| Sinyal | ± 2 kV (12 Ω) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55011 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Montaj tipi | DIN rayı montajı |
