| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

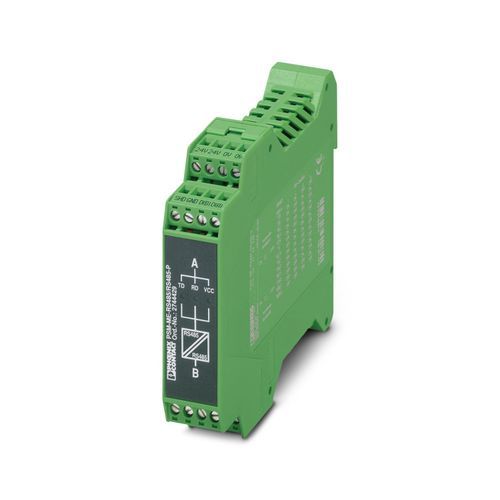

| Ürün tipi | Arabirim dönüştürücü |
| Uygulama | RS-485 |
| MTTF | 1808 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 796 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 334 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| Kirlilik sınıfı | 2 |
| Elektriksel izolasyon | VCC // RS-485 (A) // RS-485 (B) |
| Nominal durum için maksimum güç kaybı | 2,16 W |
| Test gerilimi data arayüzü/besleme | 1,5 kVrms (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 18 V AC/DC ... 30 V AC/DC (fişli COMBICON vidalı klemensi üzerinden) |
| Nominal besleme gerilimi | 24 V AC/DC |
| Tipik akım tüketimi | 90 mA (24 V DC) |
| Maks. akım tüketimi | 100 mA |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok telli [AWG] | 24 ... 12 |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Bit bozulma | < 1,5 % |
| Bit bozulma, giriş | maks. ± 35 % |
| Bit bozulma, çıkış | < 3,6 % |
| Bit gecikmesi | < 200 ns |
| Sinyal | Modbus |
| İletim kanalları | 2 (1/1), TD, RD, half duplex |
| Seri iletim hızı | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 kBit/s |
| Bağlantı yöntemi | Geçmeli vidalı bağlantı |
| İletim uzunluğu | ≤ 1200 m (iletim hızına, bus sistemine ve kablo tipine bağlıdır) |
| Kaskadlanabilirlik | 9 (4,8 ... 93,75 Kbit/s) 8 (115,2 kbps) 7 (136 kbps) 6 (187,5 kbps) 5 (375 ... 1500 kbps) |
| Sonlandırma direnci | 390 Ω 180 Ω 390 Ω (Bağlanabilir) |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 12 |
| Min. AWG iletken kesiti, çok telli | 24 |
| İletim ortamı | 2 bükümlü çift iletken, ekranlı |
| Dosya formatı/kodlama | UART (11/10 bit anahtarlanabilir; NRZ) |
| Data yönü anahtarlaması | Otomatik kontrol, min. istasyon tepki süresi 1 bits |
| Desteklenen protokoller | şeffaf protokol |
| Seri iletim hızı | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 kBit/s |
| İletim uzunluğu | ≤ 1200 m (iletim hızına, bus sistemine ve kablo tipine bağlıdır) |
| Kaskadlanabilirlik | 9 (4,8 ... 93,75 Kbit/s) 8 (115,2 kbps) 7 (136 kbps) 6 (187,5 kbps) 5 (375 ... 1500 kbps) |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 12 |
| Min. AWG iletken kesiti, çok telli | 24 |
| İletim ortamı | 2 bükümlü çift iletken, ekranlı |
| Dosya formatı/kodlama | UART (11/10 bit anahtarlanabilir; NRZ) |
| Data yönü anahtarlaması | Otomatik kontrol, min. istasyon tepki süresi 1 bits |
| Desteklenen protokoller | şeffaf protokol |
| Boyutlu çizim | |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| IEC 60068-2-32’e göre serbest düşüş | : 1 m |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 25g, 11 ms periyot, yarı sinüs şok darbe |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex nA IIC T4 Gc |
| Sertifika | IBExU16ATEXB004 X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | Ex nA IIC T4 Gc |
| Sertifika | IECEx IBE 15.0034X |
| Tanımlama | 508 Recognized Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X |
| Sertifika | KCC-REI-PCK-FL2744429 |
| Tanımlama | ISA-S71.04-1985 G3 Harsh Group A DNV GL |
| Temperature | B |
| Humidity | A |
| Titreşim | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2:2005 |
| Yayılan parazit | EN 61000-6-4 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV (Test seviyesi 3) |
| Hava deşarjı | ± 8 kV (Test seviyesi 3) |
| Dolaylı deşarj | ± 6 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 26 MHz ... 3 GHz (Test seviyesi 3) |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 4 kV (Test seviyesi 3) |
| Sinyal | ± 2 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (DC besleme) |
| Sinyal | ± 2 kV (Data hattı, asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55011 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Montaj tipi | DIN rayı montajı |
