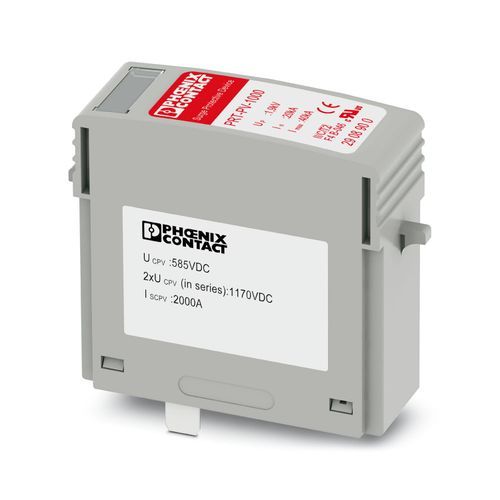

PRT-PV-1000 - Tip 2 aşırı gerilim arestörü 2908900

Phoenix Contact

PRT-PV-1000 - Tip 2 aşırı gerilim arestörü 2908900

Fotovoltaik sistemleri için aşırı gerilim koruması

Entegre yerleşik yıldırım arestörü, Tip 2/Sınıf II'ye uygun, bir ve birden fazla devreye sahip devrelerin MPPT koruması için kullanılır

PRT-PV-1000 - Tip 2 aşırı gerilim arestörü 2908900

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	PV arestör
Ürün gamı	PRINTRAB
EN tip	T2
Tasarım	PCB yerleşik aşırı gerilim koruması
Enerjili ve topraklanmış parçalar arasındaki mesafe	8,2 mm
Montaj yeri	Dahili bölge
Ayırma cihazının montaj yeri	Dahili
Erişilebilirlik	Erişilebilir
SPD arıza davranışı	OCM
Aşırı gerilim kategorisi	II
Kirlilik sınıfı	2
Bağlantı adı	NC/NO
Anahtarlama işlevi	normal/zayıflama
Çalışma gerilimi	30 V AC 30 V DC
Çalışma akımı	1 A AC 1 A DC
Boyutlu çizim
Genişlik	17,5 mm
Yükseklik	52,4 mm
Derinlik	49 mm
Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V-0
Malzemenin CTI değeri	600
Yalıtım malzemesi	PA 6.6-FR
Malzeme grubu	I
Muhafaza malzemesi	PA 6.6-FR
Toprak iletkeni akımı IPE	≤ 100 µA
Beklemede güç tüketimi PC	≤ 125 mVA
Nominal deşarj akımı In 8/20) µs	20 kA
Maksimum deşarj akımı Imax (8/20) µs	40 kA
Toplam darbe deşarj akımı Itotal (8/20) µs	40 kA
Koruma seviyesi Up	≤ 1,9 kV (tek ürün) ≤ 3,75 kV (2 seri bağlantı)
Artık gerilim Ures	≤ 1,9 kV (In'de) ≤ 2,4 kV (40 kA'da)
Tepki süresi tA	≤ 25 ns
Yüksüz gerilim UOCSTC	≤ 485 V DC (tek ürün) ≤ 970 V DC (2 seri bağlantı)
Maksimum deşarj akımı Imax (8/20) µs	40 kA
Tepki süresi tA	≤ 25 ns
Toplam darbe deşarj akımı Itotal (8/20) µs	40 kA
Yalıtım direnci Riso:	> 5 GΩ (500 V DC'de)
Nominal deşarj akımı In 8/20) µs	20 kA
Sürekli çalışma akımı ICPV	< 100 µA
En yüksek sürekli gerilim UCPV	585 V DC (tek ürün) 1170 V DC (2 seri bağlantı)
Kısa devre dayanımı ISCPV	2000 A
Artık gerilim Ures	≤ 1,9 kV (In'de) ≤ 2,4 kV (40 kA'da)
Toprak iletkeni akımı IPE	≤ 100 µA
Koruma seviyesi Up	≤ 1,9 kV (tek ürün) ≤ 3,75 kV (2 seri bağlantı)
Beklemede güç tüketimi PC	≤ 125 mVA
Koruma sınıf	IP00
Ortam sıcaklığı (çalışma)	-40 °C ... 85 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 85 °C
Rakım	≤ 5000 m (amsl)
İzin verilen nem (çalışma)	5 % ... 95 %
Darbe (çalışma)	25g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
Titreşim (çalışma)	5g (10 Hz ... 500 Hz/2,5 h/XYZ)
Maksimum sürekli çalışma gerilimi MCOV	585 V DC (Ld-Ld)
Nominal darbe deşarj akımı In	20 kA
Koruma hatları	Ld-Ld
Nominal gerilim	485 V DC
Ölçülen sınır gerilimi	1900 V
SPD Tipi	4CA
Standartlar/spesifikasyonlar	EN 50539-11
Not	2013
Standartlar/spesifikasyonlar	NB/T 32004/GF 026: 2013
Montaj tipi	PCB montaj
