| Not | Ürün PV sistemlerdeki uygulamalar için de uygundur, maks. kısa devre akımı ISCPV = 15 kA (EN 50539-11:2013'e göre). |

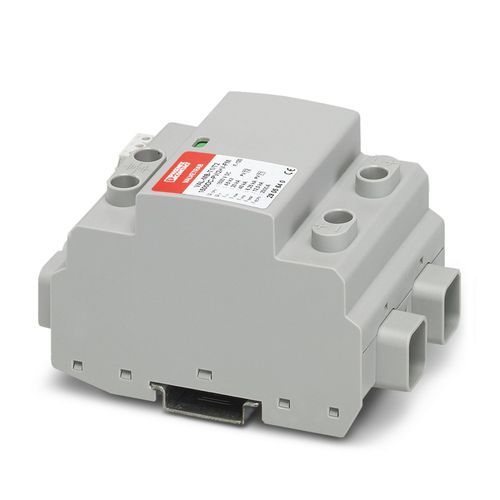

| Ürün tipi | PV arestör |
| Ürün gamı | VALVETRAB MB |
| IEC kategorisi | PV I / II PV T1 / T2 |
| EN tip | T1 / T2 |
| IEC güç kaynağı sistemi | DC |
| Tasarım | Raya monte modül, tek parça |
| Montaj yeri | Dahili bölge |
| Ayırma cihazının montaj yeri | Dahili |
| Erişilebilirlik | Erişilebilir |
| Bağlantı konfigürasyonu | Y konfigürasyon |
| SPD arıza davranışı | OCFM (Açık Devre Arıza Modu) |
| Aşırı gerilim koruması arızalı mesajı | Optik, ikaz kontağı |
| Kirlilik sınıfı | 2 |
| Bağlantı adı | İkaz kontağı |
| Anahtarlama işlevi | Enversör kontak |
| Çalışma gerilimi | 5 V AC ... 250 V AC 5 V DC ... 30 V DC |
| Çalışma akımı | 5 mA AC ... 1,5 A AC 5 mA DC ... 1 A DC |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 3 Nm |
| Kablo soyma uzunluğu | 16 mm |
| İletken kesiti, çok damarlı | 2,5 mm² ... 35 mm² |
| Kablo kesiti AWG | 14 ... 2 |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M2 |
| Sıkma torku | 0,25 Nm |
| Kablo soyma uzunluğu | 7 mm |
| İletken kesiti, çok damarlı | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, tek telli | 0,14 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Boyutlu çizim | |
| Genişlik | 71,2 mm |
| Yükseklik | 120 mm |
| Derinlik | 65,5 mm (7.5 mm DIN rayı dahil) |
| Yatay pin aralığı | 4 Birim |
| Renk | gri (RAL 7042) gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Yalıtım malzemesi | PA 6.6 PBT |
| Muhafaza malzemesi | PA 6.6 |
| Açık yan taraf | Hayır |
| Koruma hatları | (L+) - (L-) (L+) - PE (L-) - PE |
| Hareket yönü | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Nominal yük akımı IL | 50 A |
| Toprak iletkeni akımı IPE | ≤ 100 µA DC ≤ 540 µA AC |
| Beklemede güç tüketimi PC | ≤ 150 mVA |
| Nominal deşarj akımı In 8/20) µs | 20 kA |
| Maksimum deşarj akımı Imax (8/20) µs | 40 kA |
| Darbe deşarj akımı (10/350) µs, şarj | 3,125 As |
| Darbe deşarj akımı (10/350) µs, spesifik enerji | 9,77 kJ/Ω |
| Darbe deşarj akımı (10/350) µs, tepe değer limp | 6,25 kA |
| Toplam darbe deşarj akımı Itotal (8/20) µs | 40 kA |
| Toplam darbe deşarj akımı Itotal (10/350) µs | 12,5 kA |
| Koruma seviyesi Up | ≤ 4,5 kV |
| Artık gerilim Ures | ≤ 4,5 kV (In'de) ≤ 3,3 kV (3 kA'de) ≤ 3,6 kV (6,25 kA'de) ≤ 3,8 kV (10 kA'de) ≤ 4,2 kV (15 kA'de) ≤ 5,4 kV (40 kA'da) |
| Tepki süresi tA | ≤ 25 ns |
| Bağlantı konfigürasyonu | Y konfigürasyon |
| SPD arıza davranışı | OCFM (Açık Devre Arıza Modu) |
| Yüksüz gerilim UOCSTC | ≤ 1250 V DC |
| Maksimum deşarj akımı Imax (8/20) µs | 40 kA |
| Tepki süresi tA | ≤ 25 ns |
| Darbe deşarj akımı (10/350) µs, şarj | 3,125 As |
| Darbe deşarj akımı (10/350) µs, spesifik enerji | 9,77 kJ/Ω |
| Yıldırım test akımı (10/350) µs, tepe değer limp | 6,25 kA |
| Toplam darbe deşarj akımı Itotal (8/20) µs | 40 kA |
| Toplam darbe deşarj akımı Itotal (10/350) µs | 12,5 kA |
| Yalıtım direnci Riso: | > 5 GΩ (500 V DC'de) |
| Nominal deşarj akımı In 8/20) µs | 20 kA |
| Nominal yük akımı IL | 50 A |
| Sürekli çalışma akımı ICPV | < 100 µA |
| En yüksek sürekli gerilim UCPV | 1500 V DC |
| Kısa devre dayanımı ISCPV | 2000 A |
| Artık gerilim Ures | ≤ 4,5 kV (In'de) ≤ 3,3 kV (3 kA'de) ≤ 3,6 kV (6,25 kA'de) ≤ 3,8 kV (10 kA'de) ≤ 4,2 kV (15 kA'de) ≤ 5,4 kV (40 kA'da) |
| Toprak iletkeni akımı IPE | ≤ 100 µA DC ≤ 540 µA AC |
| Koruma seviyesi Up | ≤ 4,5 kV |
| Beklemede güç tüketimi PC | ≤ 150 mVA |
| Koruma sınıf | IP20 (sadece tüm terminal uçları kullanıldığında) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 6000 m (amsl) |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Darbe (çalışma) | 50g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z) |
| Titreşim (çalışma) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Standartlar/spesifikasyonlar | EN 61643-31 |
| Not | 2019 |
| Standartlar/spesifikasyonlar | IEC 61643-31 |
| Not | 2018 |
| Montaj tipi | DIN rayı: 35 mm |
