PV sigortaların seçilmesi• PV sigortaları uygulamanıza ve panel üreticisinin teknik özelliklerine göre seçin.• PV panel veri sayfası genellikle PV panelin ters akım kapasitesi için maksimum değeri içerir. Seçilecek PV sigortanın nominal akımı her zaman bu maksimum değerden küçük veya eşit olmalıdır.• Ayrıca PV sigortaların tipik güç kaybına da dikkat edin.• Aynı şekilde string bağlantı kutusundaki sigorta taşıyıcının maksimum nominal akımına da dikkat edin (32 A).• String bağlantı kutuları Adler üreticisinin PV sigortaları ile test edilmiştir. Diğer üreticilerin PV sigortaları kullanıldığında, sıcaklık davranışının yanı sıra güç kaybı ve akım değer kaybında da sapmalar olabilir.• Yüksek ortam sıcaklıkları, PV sigortalar üzerinde ek bir zorlama yaratır. Bu tür bir uygulamada nominal akımdaki potansiyel azalmayı dikkate alın.

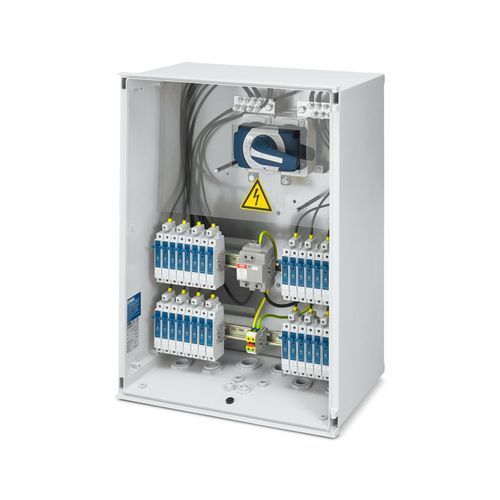

String toplama kutusu

Montaj malzemeli aksesuar kiti

Portrait

Sigorta tutucu

DC anahtar ayırıcı

Dış mekan kurulumu, çatıyla örtülü alan, doğrudan güneş ışığı almayan

II

maks. 1500 V DC

maks. 25 A (DC anahtar ayırıcısının nominal çalışma akımına dikkat edin)

400 A

T2

T2

≤ 5 kV

30 kA

16

1

Konfigüre edilebilir

1

1

Kablo rakoru

Vidalı bağlantı

maks. 6 mm²

5 mm ... 7 mm

Kablo rakoru

Vidalı bağlantı

maks. 16 mm²

6 mm ... 13 mm

Kablo rakoru

Kablo pabucu bağlantısı (Cıvata (M10))

maks. 300 mm²

21 mm ... 35 mm

600 mm

800 mm

300 mm

7035 açık gri

Polyester fiber cam takviyeli

Polyester fiber cam takviyeli

IP65

-25 °C ... 40 °C

'a 2000 m (Deniz seviyesinin üzerinde)

Alçak gerilim anahtarlama ve kontrol düzenleri – Bölüm 2: Güç anahtarlama ve kontrol düzenleri

EN 61439-2
