SOL-SC-16ST-P-1-XF-12231 - String toplama kutusu 1694151

Phoenix Contact

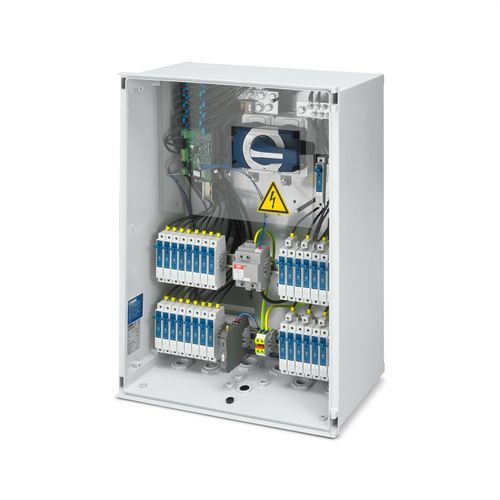

SOL-SC-16ST-P-1-XF-12231 - String toplama kutusu 1694151

Fotovoltaik sistemler için string toplama kutusu

String bağlantı kutusu; MPP gerilimi: 1500 V DC; dizi sayısı: 16; ekipman: DC anahtar ayırıcısı, string izleme, aşırı gerilim koruması (tip 2), sigorta taşıyıcı (DC +/-, sigorta seçilebilir); kablo kesiti DC OUT: 300 mm2, maks.; haberleşme: kablosuz; muhafaza yönü: dikey; kablo girişi tipi: kablo rakoru

SOL-SC-16ST-P-1-XF-12231 - String toplama kutusu 1694151

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Sipariş bilgisi:	PV sigortaların seçilmesi• PV sigortaları uygulamanıza ve panel üreticisinin teknik özelliklerine göre seçin.• PV panel veri sayfası genellikle PV panelin ters akım kapasitesi için maksimum değeri içerir. Seçilecek PV sigortanın nominal akımı her zaman bu maksimum değerden küçük veya eşit olmalıdır.• Ayrıca PV sigortaların tipik güç kaybına da dikkat edin.• Aynı şekilde string bağlantı kutusundaki sigorta taşıyıcının maksimum nominal akımına da dikkat edin (32 A).• String bağlantı kutuları Adler üreticisinin PV sigortaları ile test edilmiştir. Diğer üreticilerin PV sigortaları kullanıldığında, sıcaklık davranışının yanı sıra güç kaybı ve akım değer kaybında da sapmalar olabilir.• Yüksek ortam sıcaklıkları, PV sigortalar üzerinde ek bir zorlama yaratır. Bu tür bir uygulamada nominal akımdaki potansiyel azalmayı dikkate alın.
Tavsiye edilen	String izleme modülünün verilerini okumak için opsiyonel olarak “Solarworx” kütüphanesini ve “KERNEL sistemi” fonksiyon bloğunu kullanabilirsiniz. Fonksiyon bloğu mevcut Solarworx kütüphane versiyonunun bir parçasıdır. Solarworx kütüphanesi PLCnext Store'dan indirilebilir ve lisans olarak satın alınabilir. PLCnext Store Info Center'da,tüm bilgileri bulabilirsiniz (örn. lisansların yüklenmesi/kaldırılması veya bir Proficloud/PLCnext Store hesabına kaydolma)(https://store.plcnext.help/st/Home.htm).
Ürün tipi	String toplama kutusu
Teslimat kapsamı	Anten Montaj malzemeli aksesuar kiti
Hizalama	Portrait
Tasarım	Sigorta tutucu DC anahtar ayırıcı String izleme
Montaj bölgesi	Dış mekan kurulumu, çatıyla örtülü alan, doğrudan güneş ışığı almayan
Koruma sınıfı	II
MPP gerilimi Un	maks. 1500 V DC
Kontrol gerilimi	24 V DC
String başına akım Imax	maks. 25 A (DC anahtar ayırıcısının nominal çalışma akımına dikkat edin)
Nominal çalışma akımı DC-21B	400 A
EN tip	T2
IEC kategorisi	T2
Koruma seviyesi Up	≤ 5 kV
Toplam darbe deşarj akımı Itotal (8/20) µs	30 kA
Giriş sayısı: Stringler	16
Desteklenen MPP takip cihaz sayısı	1
String sigortası	Konfigüre edilebilir
Çıkış sayısı: MPP takipçisi	1
Çıkış sayısı: ±	1
Kablo girişi tipi	Kablo rakoru
Bağlantı yöntemi	Vidalı bağlantı
Kablo kesit alanı	maks. 6 mm²
Dış kablo çapı	5 mm ... 7 mm
Kablo girişi tipi	Kablo rakoru
Bağlantı yöntemi	Vidalı bağlantı
Kablo kesit alanı	maks. 16 mm²
Dış kablo çapı	6 mm ... 13 mm
Kablo girişi tipi	Kablo rakoru
Bağlantı yöntemi	Kablo pabucu bağlantısı (Cıvata (M10))
Kablo kesit alanı	maks. 300 mm²
Dış kablo çapı	21 mm ... 35 mm
Kablo girişi tipi	Kablo rakoru
Bağlantı yöntemi	RSMA (dişi)
Dış kablo çapı	3 mm ... 7 mm
Arayüz tanımı	Trusted Wireless
Yön	Çift yönlü
Frekans aralığı	2,4 GHz ... 2,5 GHz
Kanal grup sayısı	8
Grup başına kanal sayısı	55
İletim kapasitesi	≤ 18 dBm (yazılım üzerinden ayarlanabilir)
Veri iletim hızı	'e kadar 250 kbps (ayarlanabilir)
Anten bağlantı yöntemi	RSMA (dişi)
Menzil	≤ 500 m
Genişlik	600 mm
Yükseklik	800 mm
Derinlik	300 mm
RAL rengi	7035 açık gri
Malzeme Muhafaza	Polyester fiber cam takviyeli
Malzeme Kapak/kapı	Polyester fiber cam takviyeli
Koruma sınıfı	IP65
Ortam sıcaklığı (çalışma)	-25 °C ... 40 °C
Maksimum yükseklik	'a 2000 m (Deniz seviyesinin üzerinde)
Standart tanımlama	Alçak gerilim anahtarlama ve kontrol düzenleri – Bölüm 2: Güç anahtarlama ve kontrol düzenleri
Standartlar/spesifikasyonlar	EN 61439-2
