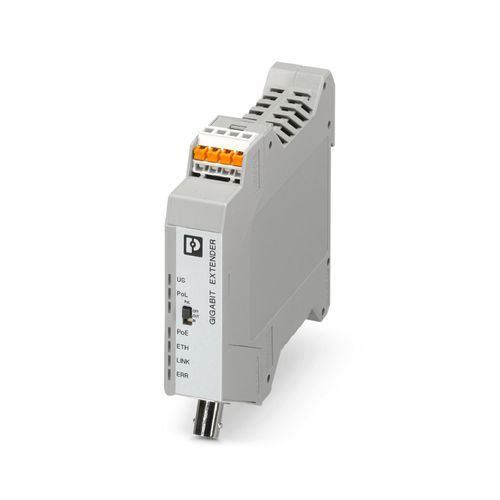

| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Ürün tipi | Ethernet genişleticiler |
| MTTF | 293 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 134 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 55 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| Kirlilik sınıfı | 2 |
| Temel işlev | ITU G.9960'a göre Gigabit Ethernet genişletici |
| Elektriksel izolasyon | VCC (US+GND) // Ethernet (PoE) // G.hn (PoL olmadan) // FE |
| Şebeke tipi | Sabit hat |
| Test gerilimi data arayüzü/besleme | 1,5 kV AC (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 18 V DC ... 57 V DC |
| Nominal besleme gerilimi | 24 V DC (PoL olmadan, PoE olmadan) 48 V DC (PoL ile veya PoE ile) |
| Güç tüketimi | ≤ 7,5 W (PoL olmadan, PoE olmadan) ≤ 37,5 W (PoL olmadan, PoE ile) ≤ 37,5 W (PoL ile, PoE olmadan) ≤ 82,5 W (PoL ile, PoE ile) |
| Koruma devresi | Aşırı yük koruması, ters polariteye karşı koruma; Dahili cihaz koruması: 2x 5 AF, dahili seri diyot |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,2 mm² ... 2,5 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 1,5 mm² |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² ≥ 0,5 mm² (DIN VDE 0100, bölüm 523'e uygun PoL kabloları) |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² ≥ 0,5 mm² (DIN VDE 0100, bölüm 523'e uygun PoL kabloları) |
| İletken kesiti, çok telli [AWG] | 24 ... 16 |
| Kablo soyma uzunluğu | 10,00 mm |
| Sinyal | Ethernet |
| Temel işlev | ITU G.9960'a göre Gigabit Ethernet genişletici |
| Seri iletim hızı | 10/100/1000 Mbps |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Bağlantı yöntemine ilişkin not | CAT6 Autonegotiation PoE port durumu: Her zaman aktifMod: Otomatik |
| Kanal sayısı | 1 |
| İletim uzunluğu | < 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | TCP/IP, IPv4 ve IPv6 için şeffaf protokol |
| Maksimum çıkış gücü | 15 W (≤ 55°C sıcaklıkta) 30 W (≤ 50 °C sıcaklıkta) |
| İletim hızı | ≤ 1000 Mbps (Veri kablosunun kalitesine bağlı olarak) |
| Bağlantı yöntemi | Koaksiyel kablolar için BNC dişi konnektör, 75 Ω |
| Bağlantı yöntemine ilişkin not | Kısa devreye dayanıklı |
| İletim uzunluğu | ≤ 1000 m (Veri kablosunun kalitesine bağlı olarak) |
| İletim yöntemi | QAM (dörtlü genlik modülasyonu) taşıyıcı frekans yöntemi |
| Çıkış gücü | ≤ 91 W (PoL ile) |
| Boyutlu çizim | |
| Genişlik | 23 mm |
| Yükseklik | 101 mm |
| Derinlik | 115 mm |
| Renk (Muhafaza) | gri (RAL 7042) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 1g |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 15g, 11 ms |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 60 °C (Bağımsız, PoE'siz) -40 °C ... 55 °C (Bağımsız, 15 W'a kadar PoE) -40 °C ... 50 °C (Bağımsız, 30 W'a kadar PoE) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 55035 |
| Yayılan parazit | EN 61000-6-4, Sınıf A endüstriyel uygulama alanı |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Dolaylı deşarj | ± 6 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz (1 kHz ile %80 genlik modülasyonu) |
| Alan şiddeti | 10 V/m |
| Frekans aralığı | 3 GHz ... 6 GHz (1 kHz ile %80 genlik modülasyonu) |
| Alan şiddeti | 3 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2,2 kV |
| Sinyal | ± 2,2 kV (Ethernet, G.hn) |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (Simetrik, ekransız besleme kablosu) ± 1 kV (Asimetrik, ekransız besleme kablosu) |
| Sinyal | ± 1 kV (Ethernet sinyali / asimetrik: ekranlı Ethernet kablosu) ± 4 kV (Ethernet sinyali / asimetrik: kablodan toprağa, ekransız G.hn kablosu) ± 2 kV (Ethernet sinyali / simetrik: kablodan kabloya, ekransız G.hn kablosu) ± 4 kV (Telekomünikasyon kabloları, simetrik, ekransız, primer korumalı) ± 1 kV (Telekomünikasyon kabloları, simetrik, ekransız, primer korumasız) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz (1 kHz ile %80 genlik modülasyonu) |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Hava sirkülasyonu sağlamak için, diğer cihazlara her taraftan en az bir santimetre boşluk bırakarak, cihazı bağımsız olarak monte edin. |
| Montaj pozisyonu | Dikey (yatayda DIN ray) |
