| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

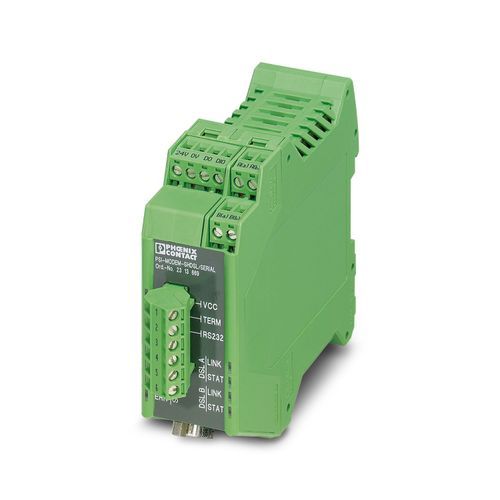

| Ürün tipi | Modem |
| MTTF | 693 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 301 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 121 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| MTBF | 1004 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat)) 199 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat)) |
| Elektriksel izolasyon | VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE |
| Nominal durum için maksimum güç kaybı | 4,32 W |
| Şebeke tipi | Sabit hat |
| Test gerilimi data arayüzü/besleme | 500 V AC (EN/IEC 60079-7 uyarınca) 1,5 kVrms (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 18 V DC ... 30 V DC (fişli COMBICON vidalı klemensi üzerinden) |
| Nominal besleme gerilimi | 24 V DC ±5 % (alternatif veya yedek olarak, bus kontağı ve sistem akım beslemesi üzerinden) 5 V DC (yalnız konfigürasyon, B tipi mini USB üzerinden) |
| Tipik akım tüketimi | < 180 mA (24 V DC) |
| Maks. akım tüketimi | ≤ 2 A (Bir birleştirme istasyonunda işletim için, DIN ray konnektörü aracılığıyla) |
| Yönetim | Kullanıcı dostu yazılım, yardımlı konfigürasyon, kontroller, diyagnostik fonksiyonlar, kayıt defteri |
| Durum ve diyagnostik göstergeleri | LED'ler: VCC (besleme gerilimi), RD/TD (seri veri trafiği), ERR (hatalar), TERM (sonlandırma direnci aktif), RS-232 (RS-232 aktif)2 x LINK / 2 x STAT (DSL veri trafiği port A ve port B), DIAG (tanı mesajları) |
| Çıkış ismi | Dijital çıkış |
| Çıkış sayısı | 2 |
| Gerilim çıkış sinyali | 18 V DC ... 30 V DC (işletme gerilimine bağlı) |
| Akım çıkış sinyali | ≤ 150 mA (Kısa devreye dayanıklı) |
| Bağlantı yöntemi | Geçmeli COMBICON vidalı klemensi |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Sinyal | RS-232 RS-422 RS-485 Modbus |
| Seri iletim hızı | 0.11/0.3/1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4 kbps, NRZ |
| Bağlantı yöntemi | D-SUB-9 erkek konnektör |
| İletim uzunluğu | maks. 15 m |
| Sonlandırma direnci | 390 Ω - 180 Ω - 390 Ω (bağlanabilir) |
| Data akış kontrolü/protokolleri | Software handshake, Xon/Xoff, hardware handshake (RTS/CTS), 3964R-uyumlu, Modbus (RTU/ASCII), şeffaf protokol - diğer protokoller desteklenir |
| Seri iletim hızı | 4-telli çalışma: 64 kbps ... 30 Mbps 2-telli çalışma: 32 kbps ... 15.3 Mbps |
| Bağlantı yöntemi | 2 x 2-kut. COMBICON geçmeli klemensler |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| İletim uzunluğu | ≤ 20 km (Hız ve kablo kesitine bağlıdır) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 14 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Tek tel/bağlantı noktası, tek tel AWG maks. | 14 |
| Tek tel/bağlantı noktası, tek tel AWG min. | 24 |
| Kablo soyma uzunluğu | 7 mm |
| Bağlantı yöntemi | B tipi mini USB, 5-pinli |
| İletim uzunluğu | < 5 m (Sadece konfigürasyon ve diyagnostik için) |
| Seri iletim hızı | 1.2/2.4/4.8/7.0/9.6/19.2/38.4/57.6/75/93.75/115.2/136/187.5/375/500/1500/2000 kbps, NRZ |
| Bağlantı yöntemi | COMBICON ile Geçmeli/Vida bağlantısı |
| İletim uzunluğu | ≤ 1200 m |
| Sonlandırma direnci | 390 Ω - 180 Ω - 390 Ω (bağlanabilir) |
| Dosya formatı/kodlama | Seri asenkron UART/NRZ, 7/8 data bit, 1/2 stop bit, 1 parity bit (even, odd, mark, space, none), 9/10/11-bit karakter uzunluğu |
| Data akış kontrolü/protokolleri | Otomatik kontrol // Modbus RTU/ASCII |
| Seri iletim hızı | 1.2/2.4/4.8/7.0/9.6/19.2/38.4/57.6/75/93.75/115.2/136/187.5/375/500/1500/2000 kbps, NRZ |
| Bağlantı yöntemi | COMBICON ile Geçmeli/Vida bağlantısı |
| İletim uzunluğu | ≤ 1200 m |
| Sonlandırma direnci | 390 Ω - 180 Ω - 390 Ω (bağlanabilir) |
| Dosya formatı/kodlama | Seri asenkron UART/NRZ, 7/8 Data, 1/2 Stop, 1 Parite, 10/11 bit karakter uzunluğu |
| Desteklenen protokoller | Transparent, 3964R protokolü dahil |
| Data akış kontrolü/protokolleri | Otomatik kontrol // Modbus RTU/ASCII |
| Genişlik | 35 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 15g, 11 ms periyot, yarım sinüs şok darbesi |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 60 °C (Boşluk bırakma (sağda ve solda 40 mm), cihaz ile başka modüller beslenmemelidir) -20 °C ... 55 °C (Sıralar halinde boşluk bırakmadan monte edilir ve hizalanmış modüllerde düşük güç kaybı) -20 °C ... 50 °C (Sıralar halinde boşluk bırakmadan monte edilir) -20 °C ... 45 °C (boşluksuz yan yana dizilir ve diğer modüller cihaz üzerinden beslenir, 1,5 A) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex ec nC IIC T4 Gc |
| Sertifika | PxCIF11ATEX2313643X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | II 3 G Ex ec nC IIC T4 Gc |
| Sertifika | PxCIMA22UKEX2313643X |
| Tanımlama | 508 Listed ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| Yayılan parazit | EN 55011 |
| Standartlar/yönetmelikler | EN 50121-4 |
| Standart tanımlama | Demir yolu uygulamaları - Elektromanyetik uyumluluk, Bölüm 4: Sinyalizasyon ve telekomünikasyon aygıtlarının emisyon ve etkilenmemesi |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Ürün, EN 60715 standardına uygun tüm 35 mm DIN rayları üzerine takılabilir. |
