| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

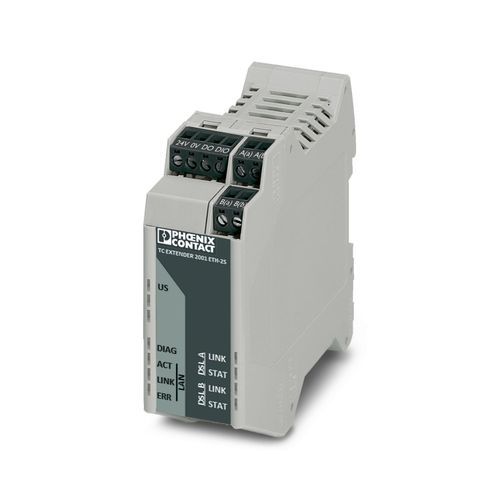

| Ürün tipi | Ethernet genişleticiler |
| MTTF | 711 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 308 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 125 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| Temel işlev | ITU-T G.991.2 uyarınca Ethernet genişleticiler |
| Elektriksel izolasyon | VCC // Ethernet // DSL (A) // DSL (B) // FE |
| Nominal durum için maksimum güç kaybı | 4,32 W |
| Şebeke tipi | Sabit hat |
| Test gerilimi data arayüzü/besleme | 500 V AC (EN/IEC 60079-7 uyarınca) 1,5 kV AC (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 18 V DC ... 30 V DC |
| Nominal besleme gerilimi | 24 V DC ±5 % (alternatif veya yedek olarak, bus kontağı ve sistem akım beslemesi üzerinden) 5 V DC (yalnız konfigürasyon, B tipi mini USB üzerinden) |
| Tipik akım tüketimi | < 180 mA (24 V DC) |
| Maks. akım tüketimi | ≤ 2 A (Bir birleştirme istasyonunda işletim için, DIN ray konnektörü aracılığıyla) |
| Durum ve diyagnostik göstergeleri | LED'ler: US (besleme gerilimi), ACT/LINK (Ethernet veri trafiği), ERR (hatalar)2 x LINK / 2 x STAT (DSL veri trafiği port A ve port B), DIAG (diyagnostik mesajları) |
| Çıkış ismi | Dijital çıkış |
| Çıkış sayısı | 2 |
| Gerilim çıkış sinyali | 18 V DC ... 30 V DC (işletme gerilimine bağlı) |
| Akım çıkış sinyali | ≤ 150 mA (Kısa devreye dayanıklı) |
| Çıkış karakteristikleri | DIN ray konnektörü üzerinden cihaz beslemesi için devre dışı bırakılmış |
| Bağlantı yöntemi | Geçmeli COMBICON vidalı klemensi |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Sinyal | Ethernet |
| Temel işlev | ITU-T G.991.2 uyarınca Ethernet genişleticiler |
| Seri iletim hızı | 10/100 Mbps, autonegotiation |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı 1 port 10/100Base-T(X), autonegotiation |
| Kanal sayısı | 1 |
| İletim uzunluğu | < 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | TCP/IP, IPv4 ve IPv6 için şeffaf protokol |
| Seri iletim hızı | 4-telli çalışma: 64 kbps ... 30 Mbps 2-telli çalışma: 32 kbps ... 15.3 Mbps |
| Bağlantı yöntemi | 2 x 2-kut. COMBICON geçmeli klemensler |
| Kanal sayısı | 2 (2-telli çalışma) |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| İletim uzunluğu | < 20 km (Hız ve kablo kesitine bağlıdır) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Maks. AWG iletken kesiti, çok damarlı | 14 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Tek tel/bağlantı noktası, tek tel AWG maks. | 14 |
| Tek tel/bağlantı noktası, tek tel AWG min. | 24 |
| Kablo soyma uzunluğu | 7 mm |
| Bağlantı yöntemi | B tipi mini USB, 5-pinli |
| İletim uzunluğu | < 5 m (Sadece konfigürasyon ve diyagnostik için) |
| Genişlik | 35 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | gri (RAL 7042) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 15g |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 60 °C (Boşluk bırakma (sağda ve solda 40 mm), cihaz ile başka modüller beslenmemelidir) -20 °C ... 55 °C (Sıralar halinde boşluk bırakmadan monte edilir ve hizalanmış modüllerde düşük güç kaybı) -20 °C ... 50 °C (Sıralar halinde boşluk bırakmadan monte edilir) -20 °C ... 45 °C (boşluksuz yan yana dizilir ve diğer modüller cihaz üzerinden beslenir, 1,5 A) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIF11ATEX2313643X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIMA22UKEX2313643X |
| Tanımlama | 508 Listed ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Dolaylı deşarj | ± 6 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV |
| Sinyal | ± 2 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (sim./asim.) |
| Çıkış | ± 1 kV (asimetrik, ekransız) |
| Sinyal | ± 1 kV (asimetrik, ekranlı Ethernet kablosu) ± 1 kV (asimetrik: kablo - toprak, ekransız SHDSL kablo) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55011 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Standartlar/yönetmelikler | EN 50121-4 |
| Montaj tipi | DIN rayı: 35 mm |
| Montaj açıklaması | Ürün, EN 60715 standardına uygun tüm 35 mm DIN rayları üzerine takılabilir. |
