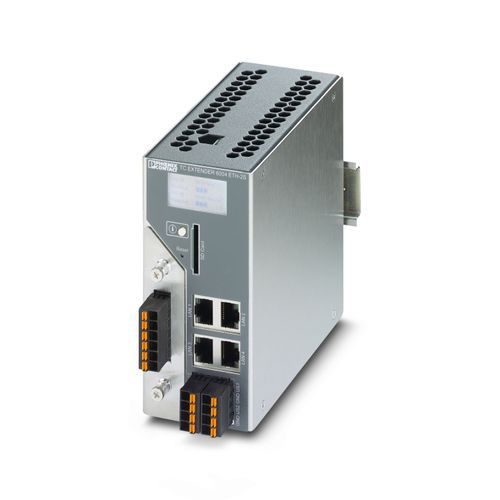

| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |
| Ürün tipi | Ethernet genişleticiler |
| MTTF | 506 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 260 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 110 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| Temel işlev | ITU-T G.991.2 uyarınca Ethernet genişleticiler |
| Elektriksel izolasyon | VCC // Ethernet // DSL (A) // DSL (B) // FE |
| Nominal durum için maksimum güç kaybı | 4,8 W |
| Şebeke tipi | Sabit hat |
| Test gerilimi data arayüzü/besleme | 500 V AC (EN/IEC 60079-7 uyarınca, belirli kullanım koşullarındaki sınırlamalara uyun.) 1,5 kV AC (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 10 V DC ... 60 V DC |
| Nominal besleme gerilimi | 24 V DC ±5 % |
| Tipik akım tüketimi | 200 mA (24 V DC) 90 mA (60 V DC) 450 mA (10 V DC) |
| Durum ve diyagnostik göstergeleri | Uyarı, durum ve cihaz bilgisi için gösterge |
| Çıkış ismi | Dijital çıkış |
| Çıkış sayısı | 2 |
| Gerilim çıkış sinyali | 10 V DC ... 60 V DC (24 V DC, çalışma gerilimine bağlı olarak) |
| Akım çıkış sinyali | ≤ 500 mA (Kısa devreye dayanıklı) |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Sinyal | Ethernet |
| Web server | evet |
| Temel işlev | ITU-T G.991.2 uyarınca Ethernet genişleticiler |
| Seri iletim hızı | 10/100 Mbps, autonegotiation |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı 4 port 10/100 BaseT(X), autonegotiation ve autocrossing |
| Kanal sayısı | 4 |
| İletim uzunluğu | < 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | IPv4, IPv6, TCP/IP, HTTP, HTTPS |
| Yardımcı protokoller | ARP, DHCP (Client), PING, SNMP |
| Seri iletim hızı | 4-telli çalışma: 64 kbps ... 30 Mbps 2-telli çalışma: 32 kbps ... 15.3 Mbps |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Kanal sayısı | 2 (2-telli çalışma) |
| İletim uzunluğu | < 20 km (Hız ve kablo kesitine bağlıdır) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 1,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, tek tel AWG maks. | 16 |
| Tek tel/bağlantı noktası, tek tel AWG min. | 24 |
| Genişlik | 60 mm |
| Yükseklik | 130 mm |
| Derinlik | 160 mm |
| Malzeme (Muhafaza) | Alüminyum Çelik sac DC01 |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 15g |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C -25 °C ... 0 °C (Ekranda görüntü kesilebilir, resim değişiklikleri birkaç saniye kadar süre alabilir) 55 °C ... 60 °C (Ekran kontrastı zayıflayabilir) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 2500 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen maks. bağıl nem (çalışma) | < 60 % (Ortam sıcaklığı >70 ° C iken) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIF16ATEX2702253X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIMA22UKEX2702253X |
| Tanımlama | 508 Listed ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Dolaylı deşarj | ± 6 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV |
| Sinyal | ± 2 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (Simetrik, ekransız besleme kablosu) ± 1 kV (Asimetrik, ekransız besleme kablosu) |
| Çıkış | ± 1 kV (asimetrik, ekransız) |
| Sinyal | ± 1 kV (asimetrik, ekranlı Ethernet kablosu) ± 4 kV (asimetrik: kablo - toprak, ekransız SHDSL kablo) ± 2 kV (simetrik: kablo - kablo, ekransız SHDSL kablo) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55011 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Standartlar/yönetmelikler | EN 50121-4 |
| Montaj tipi | DIN rayı: 35 mm |
| Montaj açıklaması | Ürün, EN 60715 standardına uygun tüm 35 mm DIN rayları üzerine takılabilir. |
