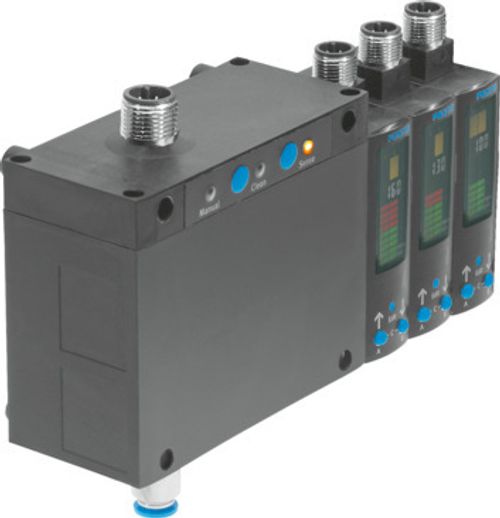

| Sembol | 00992013
00992014
00995372
00995373
00997315
00997316 |
| Ruhsat | RCM işareti
c UL us - Tanınan (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| KC işareti | KC-EMC |
| Malzeme hakkında not | RoHS uyumlu |
| Algılama boyutu | Mesafe |
| Ölçüm prensibi | pnömatik |
| Algılama aralığı | 20 µm ... 200 µm |
| Çalışma basıncı | 4 bar ... 7 bar |
| Besleme basıncı | 0.8 bar ... 1.6 bar |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün (diğer işletimde gerekli) |
| Ortam sıcaklığı | 0 °C ... 50 °C |
| Tekrarlama hassasiyeti ± µm | 2.5 µm |
| Anahtarlama çıkışı | 2xNPN
2xPNP
PNP/NPN değiştirilebilir |
| Anahtarlama fonksiyonu | Pencere karşılaştırıcı
Değişken histerezisli eşik değer |
| Anahtarlama elemanı işlevi | Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt |
| Maks. çıkış akımı | 100 mA |
| Analog çıkış | 0 - 10 V
4 - 20 mA
1 - 5 V |
| Mesafe karakteristik eğrisi başlangıç değeri | 0 µm |
| Mesafe karakteristik eğrisi bitiş değeri | 300 µm |
| Yükselme zamanı | 22 ms |
| Maks. yük direnci akım çıkışı | 500 Ohm |
| Min. yük direnci gerilim çıkışı | 20 kOhm |
| Kısa devre dayanımı | evet |
| Protokol | IO-Link |
| IO-Link, protokol versiyonu | Cihaz V 1.1 |
| IO-Link, profil | Akıllı sensör profili |
| IO-Link, işlev sınıfları | İşlem verisi değişkeni (PDV)
Kimlik
Diagnostik
Öğretme kanalı
Şalter sinyali kanalı (SSC) |
| IO-Link, Communication mode | COM2 (38,4 kBaud) |
| IO-Link, SIO modu desteği | Evet |
| IO-Link, Port class | A |
| IO-Link, işlem verileri genişliği çıkış | 0 bayt |
| IO-Link, işlem verileri genişliği IN | 2 bayt |
| IO-Link, proses verileri içeriği IN | 1 bit SSC (besleme basıncı denetimi)
10 bit PDV (mesafe)
2 bit SSC (mesafe denetimi) |
| IO-Link, servis verileri içeriği giriş | 14 bit besleme basıncı |
| IO-Link, minimum çevrim süresi | 3 ms |
| IO-Link, veri belleği gerekli | <500 Bayt |
| Çalışma gerilimi aralığı DC | 15 V ... 30 V |
| Maks. akım tüketimi | 150 mA ... 1100 mA |
| Ters polarite koruması | tüm elektrik bağlantıları için |
| Elektrik bağlantısı 1, bağlantı türü | Soket |
| Elektrik bağlantısı 1, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre A kodlu |
| Elektrik bağlantısı 1, kutup/damar sayısı | 5 |
| Elektrik bağlantısı 1, montaj türü | Vida kilidi |
| Elektrik bağlantısı 1, bağlantı şeması | 00991172 |
| Montaj türü | isteğe bağlı olarak:
geçiş deliği ile
şapka raylı
duvar/yüzey tutucu ile |
| Pnömatik bağlantı | QS-6 |
| Ürün ağırlığı | 60 g ... 690 g |
| Gövde malzemesi | Eloksallı alüminyum
PA takviyeli |
| Gösterge türü | Çok renkli LCD ışık |
| Ayar seçenekleri | IO-Link
Öğretmek
ekran ve butonlar aracılığıyla |
| Manipülasyon koruması | elektronik kilit |
| Koruma türü | IP65 |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| LABS uygunluğu | VDMA24364-C1-L |
