| Ürün tipi | Ön montajlı data kablosu |
| Uygulama | Standart |
| Sensör tipi | Ethernet hibrit |
| Kutup sayısı | 8 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | evet |
| Kodlama | Y |
| Bus sistemi | Ethernet |
| Sinyal tipi/kategorisi | Ethernet hibrit CAT5 (IEC 11801), 100 Mbps |
| Durum göstergesi | hayır |
| Durum göstergesi mevcut | Hayır |
| Nominal gerilim UN | 48 V AC (Güç ve veri) 50 V DC (Güç ve veri) |
| Nominal akım IN | 6 A (Güç) 0,5 A (Veriler) |
| İletim ortamı | Bakır |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Boyutlu çizim | M12 hibrit fişin pin ataması, 8 pinli, Y-kodlu, soket tarafının görünüşü |

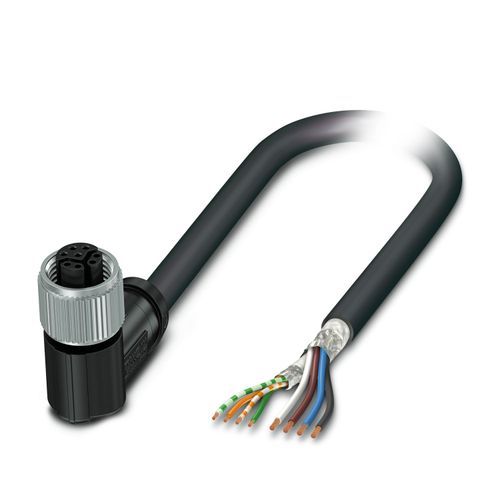

| Tip | M12 Dişi, açılı, 8-kutup, ekranlı (Advanced Shielding Technology), Kodlama: Y |
| Kutup sayısı | 8 |
| Ekranlı | evet |
| Ekranlama | Advanced Shielding Technology |
| Sinyal tipi/kategorisi | EtherCAT® CAT5 (IEC 11801), 100 Mbps PROFINET CAT5 (IEC 11801) |
| Takma/çekme çevrimleri | ≥ 100 |
| İzolasyon direnci | ≥ 100 MΩ |
| Darbe gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| Sıkma torku | 0,4 Nm |
| Malzeme İletişim | CuZn |
| Malzeme Kontak yüzeyi | Ni/Au |
| Malzeme Kontak taşıyıcı | PA 6.6 |
| Malzeme Vidalı bağlantı | Pres döküm çinko, nikel kaplama |
| Malzeme Kabza gövde | TPU, zor tutuşur, kendiliğinden söner |
| Malzeme Conta | FKM |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Koruma sınıf | IP65 IP67 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 85 °C |
| Standart tanımlama | M12 fiş konnektör |
| Standartlar/yönetmelikler | IEC 61076-2-113 |
| Tip | açık kablo |
| Kablo uzunluğu | 1 m |
| Boyutlu çizim | |
| Kablo ağırlığı | 110 kg/km |
| UL AWM Tipi | 20233 (80°C/300 V) |
| Kutup sayısı | 8 |
| Ekranlı | evet |
| Kablo tipi | Ethernet hibrit [94H] |
| İletken yapısı | 1x4x AWG 26+1x4x AWG 18 |
| İletken yapısı, sinyal hattı | 19x 0,10 mm |
| AWG sinyal hattı | 26 |
| İletken yapısı, besleme gerilimi | 19x 0,20 mm |
| AWG enerji besleme | 18 |
| Kablo kesiti | 4x 0,15 mm² (Veriler) 4x 0,85 mm² (Güç) |
| İzolasyon dahil kablo çapı | 1,05 mm (Veriler) 1,4 mm (Güç) |
| Dış kablo çapı | 8,80 mm ±0,2 mm |
| Dış kılıf, malzeme | PUR |
| Dış kılıf, renk | siyah RAL 9005 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PP (Veriler) PP (Güç) |
| Tek tel, renk | beyaz/turuncu, turuncu, beyaz/yeşil, yeşil, beyaz, mavi, kahverengi, siyah |
| Genel bükülme | 1 yıldız dörtlü ve 4 adet 2 dolumlu tel |
| Optik ekran kapama | 85 % |
| İzolasyon direnci | ≥ 5 GΩ*km |
| Döngü direnci | ≤ 280,00 Ω/km (Veriler) ≤ 45,00 Ω/km (Güç) |
| Dalga empedansı | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Çalışma kapasitansı | nom. 50 nF (kilometre başına) |
| Fark empedansı | 100 Ω ±5 % (100 MHz'de) |
| Nominal gerilim, kablo | ≤ 125 V (Doruk değer, yüksek güç uygulamaları için değil) |
| Test gerilimi İletken/İletken | 2000 V (50 Hz, 1 dk) |
| Test gerilimi İletken/Ekran | 2000,00 V (50 Hz, 1 dk) |
| Minimum eğilme yarıçapı, sabit kurulum | 4 x D |
| Minimum eğilme yarıçapı, esnek kurulum | 8 x D |
| En küçük eğilme yarıçapı, sabit montaj | 36 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 71 mm |
| Dinamik yük kapasitesi (eğme) | Maks. eğilme yarıçapları: 2000000, Eğilme yarıçapı: 15 x D, Travers yolu: 4,5 m, Travers oranı: 3 m/s, Hızlanma: 3 m/s², Ortam sıcaklığı: -20 °C ... 60 °C |
| Gerilme dayanımı | 85 N (DIN EN 50565-1 uyarınca esnek tesisat için) 295 N (DIN EN 50565-1 uyarınca sabit tesisat için) |
| Yakın uç çapraz karışma zayıflaması (NEXT) | 56,3 dB (4 MHz'de) 50,3 dB (10 MHz'de) 47,2 dB (16 MHz'de) 45,8 dB (20 MHz'de) 42,9 dB (31,25 MHz'de) 38,4 dB (62,5 MHz'de) 35,3 dB (100 MHz'de) |
| Ekran zayıflaması | 6,2 dB (4 MHz'de) 9,8 dB (10 MHz'de) 12,4 dB (16 MHz'de) 13,9 dB (20 MHz'de) 17,6 dB (31,25 MHz'de) 25,4 dB (62,5 MHz'de) 32,8 dB (100 MHz'de) ≥ 80,00 dB (30 MHz ... 100 MHz) |
| Halojensiz | IEC 60754-1'e uygun DIN VDE 0472 kısım 815'e uygun |
| Ateşe dayanıklılık | UL 1581, Bölüm 1060 uyarınca UL 1581, kısım 1061'e uygun UL 2556, Bölüm 9.3 uyarınca |
| Yağa dayanıklılık | IEC 60811-404 uyarınca DIN EN 50363-10-2'ye göre |
| Diğer direnç | Az yapışkan Hidroliz direnci (DIN EN 50396) |
| Önemli özellikler | Boya ve cila kaplamasını önleyen maddeler içermez silikon içermez |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C (kablo, sabit montaj) -30 °C ... 70 °C (Kablo, sabit montaj) |
| Koruma sınıf | IP65 IP67 IP65/IP67 |
| Standart tanımlama | M12 fiş konnektör |
| Standartlar/spesifikasyonlar | IEC 61076-2-113 |
