| Çalışma durumu | Belirlenen elektriksel ve mekanik veriler konnektör çiftinin doğru olarak kilitlenip monte edildiğini kabul eder. Konnektör kilitli değilse ve kirlenme tehlikesi varsa, konnektör > IP54 bir koruyucu kapak kullanılarak yalıtılmalıdır. Litz teller, kablolar veya PCB modülü tarafından oluşturulabilecek girişimler göz önünde bulundurulmalıdır. |
| Sipariş bilgisi: | Kilitleme somunu teslimat kapsamına dahildir |
| Genel | Kontak bağlantı yöntemi: Krimp bağlantı |
| Güvenlik notu | UYARI: Konnektörler, yük altında iken takılamaz veya bağlantısından ayırılamaz. Uyarıların dikkate alınmaması veya yanlış kullanım, kişilerin ve/veya eşyaların zarar görmesine neden olabilir. • UYARI: Yalnızca doğru biçimde işlev gösteren ürünleri işletime alın. Ürünler, düzenli aralıklarla hasarlı bakımından incelenmelidir. Bozuk ürünleri derhal işletimden çıkarın. Hasarlı ürünleri yenisiyle değiştirin. Onarım yapılması mümkün değildir. • UYARI: Ürün yalnızca kalifiye elektrik personeli tarafından kurulabilir ve işletilebilir. Bu kişiler, aşağıdaki güvenlik notlarına uymalıdır. Kalifiye personel, elektrik mühendisliğinin temel konuları hakkında bilgi sahibi olmalıdır. Tehlikeleri teşhis edebilmeli ve önleyebilmelidir. Ambalaj üzerindeki ilgili sembol, ürünü kurmak ve işletmek için yalnızca elektrik mühendisliği alanında bilgi sahibi personelin görevlendirilmesine izin verildiğini belirtmektedir. • Ürünler, tesis, kontrolör ve elektrikli cihaz mühendisliği alanlarındaki uygulamalar için uygundur. • Konnektörler, dış mekan uygulamalarında kullanıldığında çevresel etkilere karşı korunmalıdır. • Montajlı ürünlerin manipüle edilmesine veya uygun olmayan biçimde açılmasına izin verilmez. • Yalnızca listelenmiş standartların teknik verilerinde belirtilmiş olan (ör. phoenixcontact.com/products adresinde çevrimiçi olarak sunulan ürün aksesuarları içeriğinde listelenmiş olanlar), eşleşen konnektörler kullanın. • Ürün, üçüncü taraf üreticiler ile doğrudan bağlantı halinde kullanıldığında, tüm sorumluluk kullanıcıya aittir. • > 50 V AC çalışma gerilimleri için, iletken konnektör muhafazaları topraklanmalıdır • Kabloyu döşerken, konnektörlere etkiyen çekme yükünün standartlarda belirtilen üst sınırı aşmadığından emin olun. • İlgili teknik verileri dikkate alın. Gerekli bilgileri aşağıda belirtilen yerlerde bulabilirsiniz:o Ürünün üzerindeo Ambalaj etiketi üzerindeo Sağlanan dokümantasyonun içeriğindeo Çevrimiçi olarak, phoenixcontact.com/products adresinde ilgili ürün başlığı altında • Yalnızca Phoenix Contact tarafından tavsiye edilen aletleri kullanın • Kullanımda olmayan konnektörleri korumak için bir koruyucu kapak kullanın. Uygun aksesuarlar, phoenixcontact.com/products adresinde ilgili ürüne ait aksesuar bölümünde çevrimiçi olarak sunulmuştur • Koruyucu veya fonksiyonel toprağın doğru bağlandığından emin olun. • Birden fazla sayıda devreyi bir kabloda ve/veya konnektörde kombine ederken, VDE 0100/1.97 § 411.1.3.2 ve DIN EN 60 204/11.98 § 14.1.3 geçerlidir • Normal çalışma esnasında, konnektör ısınır. Ortam koşullarına bağlı olarak, konnektörün yüzeyi ısınmaya devam edebilir. Böyle bir durumda kullanıcı, uyarılar (ör. DIN EN ISO 13732-1:2008-12) asmakla sorumludur. |

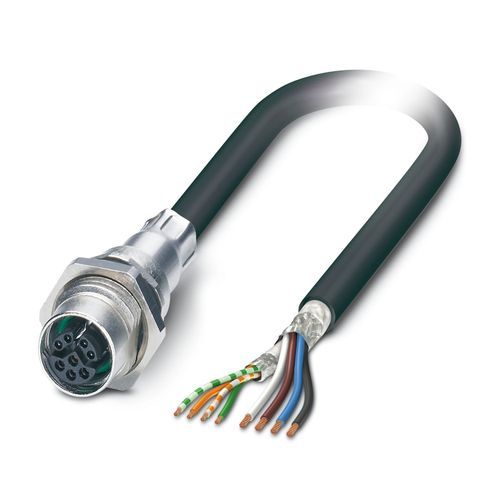

| Ürün tipi | Ön montajlı data kablosu |
| Sensör tipi | Ethernet hibrit |
| Kutup sayısı | 8 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | evet |
| Kodlama | Y |
| Diş tipi | M12 |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| Sinyal tipi/kategorisi | Ethernet hibrit CAT5, 100 Mbps |
| Hacim direnci | ≤ 3 mΩ |
| İzolasyon direnci | ≥ 100 MΩ |
| Nominal gerilim UN | 48 V AC (Güç ve veri) 50 V DC (Güç ve veri) |
| Nominal akım IN | 0,5 A (Veriler) 6 A (Güç) |
| İletim ortamı | Bakır |
| İletim karakteristikleri (kategori) | CAT5 |
| Takma/çekme çevrimleri | ≥ 100 |
| Malzeme | Çinko pres döküm (nikel kaplı) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Sızdırmaz malzeme | FKM |
| Kontak malzemesi | CuZn |
| Kontak yüzey malzemesi | Ni/Au |
| Kontak taşıyıcı malzemesi | PA 6.6 |
| Vidalı bağlantı için malzeme | Nikel kaplama pirinç |
| Bağlantı yöntemi | Hibrit kablo |
| Kontak türü | Dişi |
| Bağlantı yöntemi | Hibrit kablo |
| Sıkma torku | 2 Nm ... 3 Nm (Montaj tarafı) |
| Kafa tasarımı | Soket |
| Kafa kablo çıkışı | düz |
| Kafa diş tipi | M12 |
| Kafa kilitleme tipi | SPEEDCON |
| Kodlama | Y |
| Kafa tasarımı | açık kablo |
| Kablo uzunluğu | 2 m |
| Kablo ağırlığı | 87 kg/km |
| UL AWM Tipi | 21815 (80°C/300 V) |
| Kutup sayısı | 8 |
| Ekranlı | evet |
| Kablo tipi | Ethernet hibrit [94H] |
| İletken yapısı | 1x4xAWG26 + 1x4xAWG20 |
| İletken yapısı, sinyal hattı | 19x 0,10 mm |
| AWG sinyal hattı | 26 |
| İletken yapısı, besleme gerilimi | 19x 0,20 mm |
| AWG enerji besleme | 20 |
| Kablo kesiti | 4x 0,15 mm² (Veriler) 4x 0,6 mm² (Güç) |
| İzolasyon dahil kablo çapı | 1,05 mm (Veriler) 1,4 mm (Güç) |
| Dış kablo çapı | 7,60 mm ±0,2 mm |
| Dış kılıf, malzeme | PUR |
| Dış kılıf, renk | siyah RAL 9005 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PP (Veriler) PP (Güç) |
| Tek tel, renk | beyaz/turuncu, turuncu, beyaz/yeşil, yeşil, beyaz, mavi, kahverengi, siyah |
| Genel bükülme | 1 yıldız dörtlü ve 4 adet 2 dolumlu tel |
| Optik ekran kapama | 85 % |
| İzolasyon direnci | ≥ 5 GΩ*km |
| Döngü direnci | ≤ 280,00 Ω/km (Veriler) ≤ 34,60 Ω/km (Güç) |
| Dalga empedansı | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Çalışma kapasitansı | nom. 50 nF (kilometre başına) |
| Fark empedansı | 100 Ω ±5 % (100 MHz'de) |
| Nominal gerilim, kablo | ≤ 300 V (Doruk değer, yüksek güç uygulamaları için değil) |
| Test gerilimi İletken/İletken | 2000 V (50 Hz, 1 dk) |
| Test gerilimi İletken/Ekran | 2000,00 V (50 Hz, 1 dk) |
| Minimum eğilme yarıçapı, sabit kurulum | 5 x D |
| Minimum eğilme yarıçapı, esnek kurulum | 10 x D |
| En küçük eğilme yarıçapı, sabit montaj | 38 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 76 mm |
| Dinamik yük kapasitesi (eğme) | Maks. eğilme yarıçapları: 2000000, Travers yolu: 4,5 m, Travers oranı: 3 m/s, Hızlanma: 4 m/s² |
| Gerilme dayanımı | 70 N (DIN EN 50565-1 uyarınca esnek tesisat için) 240 N (DIN EN 50565-1 uyarınca sabit tesisat için) |
| Yakın uç çapraz karışma zayıflaması (NEXT) | 56,3 dB (4 MHz'de) 50,3 dB (10 MHz'de) 47,2 dB (16 MHz'de) 45,8 dB (20 MHz'de) 42,9 dB (31,25 MHz'de) 38,4 dB (62,5 MHz'de) 35,3 dB (100 MHz'de) |
| Ekran zayıflaması | 6 dB (4 MHz'de) 9,5 dB (10 MHz'de) 12,1 dB (16 MHz'de) 13,5 dB (20 MHz'de) 17,1 dB (31,25 MHz'de) 24,8 dB (62,5 MHz'de) 32 dB (100 MHz'de) ≥ 80,00 dB (30 MHz ... 125 MHz) |
| Halojensiz | IEC 60754'e uygun DIN VDE 0472 kısım 815'e uygun |
| Ateşe dayanıklılık | UL 2556, Bölüm 9.1 ve UL 1581, Bölüm 1100 uyarınca UL 2556, Bölüm 9.3 ve UL 1581, Bölüm 1060 uyarınca |
| Yağa dayanıklılık | IEC 60811-404 uyarınca DIN EN 50363-10-2'ye göre |
| Diğer direnç | Az yapışkan |
| Önemli özellikler | Boya ve cila kaplamasını önleyen maddeler içermez silikon içermez |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C (kablo, sabit montaj) -30 °C ... 70 °C (Kablo, sabit montaj) |
| Koruma sınıf | IP67 IP65/IP67 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 80 °C (Fiş / soket) -40 °C ... 80 °C (mekanik çalıştırmalı değil) |
| Standart tanımlama | M12 fiş konnektör |
| Standartlar/spesifikasyonlar | IEC 61076-2-113 |
