| Çalışma durumu | Bu cihaz eğer CrossPowerSystem güç dağıtım kartı ile kombine olarak kullanılacaksa, hibrit motor yol vericinin güç dağıtım kartına tutturulabilmesi için 16 A sigortaya yönelik cihaz oturağı (sipariş tanımı: EM-CPS-DA-22,5F/16A, sipariş numarası: 1002668) gereklidir. |

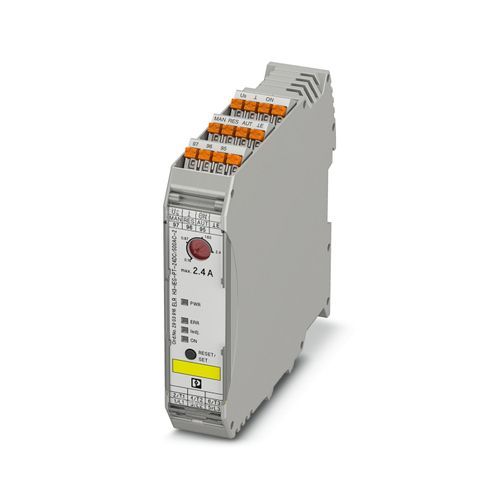

| Ürün tipi | Hibrit motor yol vericiler |
| Ürün gamı | CONTACTRON |
| Çalışma modu | 100% çalışma faktörü |
| Faz sayısı | 3 |
| Motor yol verici tipi | Direkt yol verici |
| Anahtarlama sıklığı | ≤ 2 Hz (Yüke bağlı) |
| Nominal durum için maksimum güç kaybı | 2,2 W |
| Anahtarlama sıklığı | ≤ 2 Hz (Yüke bağlı) |
| Maksimum güç kaybı | 3,3 W |
| Minimum güç kaybı | 1,1 W |
| Koordinasyon tipi | 1 |
| Kontrol devresi nominal besleme gerilimi US | 24 V DC |
| Kontrol besleme gerilimi aralığı | 19,2 V DC ... 30 V DC |
| Nominal kontrol besleme akımı IS | 40 mA |
| Koruma devresi | Aşırı gerilim koruması Polarite koruma |
| Nominal izolasyon gerilimi | 500 V |
| Nominal darbe gerilimi | 6 kV |
| Darbe gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Kontrol girişi ile kontrol besleme gerilimi arasındaki ve yardımcı devreden ana devreye giden izolasyon karakteristikleri | ≤ 300 V AC çalışma gerilimi için güvenli izolasyon (IEC 60947-1) 300 V AC ... 500 V AC çalışma geriliminde temel izolasyon (IEC 60947-1) |
| Kontrol girişi ile yardımcı devreye giden kontrol besleme gerilimi arasındaki izolasyon karakteristikleri | Yardımcı devrede güvenli izolasyon (IEC 60947-1) ≤ 300 V AC |
| Giriş ismi | Kontrol girişi |
| Nominal aktivasyon gerilimi UC | 24 V DC |
| Tetikleme gerilimi aralığı | 19,2 V DC ... 30 V DC |
| Nominal aktivasyon akımı IC | 5 mA (Giriş tipi 1) |
| Anahtarlama eşiği | 9,6 V (“0” sinyali) 19,2 V (“1” sinyali) |
| Anahtarlama seviyesi | < 5 V DC (ACİL DURUŞ için) |
| Tipik kapama süresi | < 30 ms |
| Koruma devresi | Polarite koruma |
| Anam çalışma gerilimi Ve | 500 V AC |
| Çalışma gerilimi aralığı | 42 V AC ... 550 V AC |
| Nominal çalışma gerilimi Ie | 2,4 A (AC-51) 2,4 A (AC-53a) |
| Şebeke frekansı | 50/60 Hz |
| Yük akımı aralığı | 180 mA ... 2,4 A (çalışma eğrisine bakın) |
| Açma karakteristiği IEC 60947-4-2 ile uyumlu | Sınıf 10A |
| Soğuma süresi | 20 dk (otomatik reset için) |
| Kaçak akımı | 0 mA |
| Koruma devresi | Aşırı gerilim koruması |
| Not | Onay: kayar değiştirme kontağı, sinyal kontağı |
| Kontak tipi | 1 enversör kontak |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 3 A (230 V, AC15) 2 A (24 V (DC13)) |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Durum göstergesi | LED (sari) |
| Çalışma gerilimi göstergesi | Yeşil LED |
| Hata gösterimi | Kırmızı LED |
| Genişlik | 22,5 mm |
| Yükseklik | 107,5 mm |
| Derinlik | 114 mm |
| UL 94'e uygun yanmazlık sınıfı | V0 (Muhafaza) |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m |
| Sertifika | UKCA-uyumlu |
| Tanımlama | II (2) G [Ex e] [Ex d] [Ex px] II (2) D [Ex t] [Ex p] |
| Sertifika | PTB 07 ATEX 3145 NLDX.E228652 |
| Tanımlama | ≤ 3 |
| Açıklama | Güvenli kapatma |
| Tanımlama | 2 |
| Açıklama | Motor koruması |
| Tanımlama | ≤ e |
| Açıklama | Güvenli kapatma |
| Tanımlama | ≤ 3 |
| Açıklama | Güvenli kapatma |
| SCCR | 100 kA (500 V AC (sigorta: 30 A sınıf CC/30 A sınıf J (yüksek arıza))) 5 kA (500 V AC (sigorta: 20 A RK5 (standart arıza))) |
| FLA | 2,4 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| Category code | NLDX |
| Standartlar/yönetmelikler | IEC 60947-1 IEC 60947-4-2 IEC 61508 ISO 13849 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | yan yana dizilebilir, aralıklandırma için bkz. azalma |
| Montaj pozisyonu | dikey (yatay DIN rayı, motor çıkışı aşağıda) |
