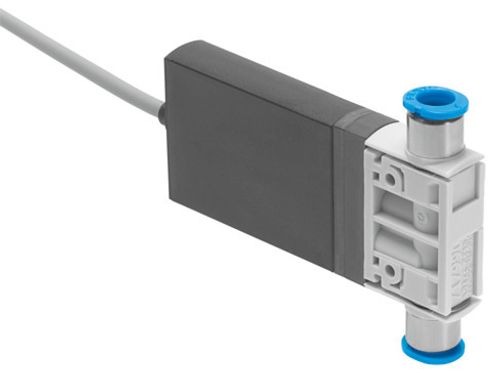

| Valf fonksiyonu | 2/2 kapalı tek bobinli |
| Çalıştırma türü | elektrikli |
| Yapı genişliği | 10 mm |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 50 l/dak |
| Pnömatik çalışma bağlantısı | QS-4 |
| Çalışma gerilimi | 24V DC |
| Çalışma basıncı | 0.05 MPa ... 0.8 MPa |
| Çalışma basıncı | 0.5 bar ... 8 bar |
| Çalışma basıncı | 7.25 psi ... 116 psi |
| Tasarım | Yay dönüşsüz popet valf |
| Geri alma türü | pnömatik yay |
| Koruma türü | IP55 |
| Ruhsat | RCM işareti |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Izgara ölçüsü | 10.5 mm |
| Çalıştırma notu | Güç kaynağı, voltaj düşüşü olmadan en az 1,7 A verebilmelidir.
Debi olmadan çalıştırmayın.
Akışlı blok montajı için, maks. ortam sıcaklığı 45 °C. |
| Sızdırmazlık prensibi | sert |
| Montaj konumu | herhangi bir |
| Manuel kumanda | yok |
| Kontrol türü | doğrudan |
| Akış yönü | tersine çevrilemez |
| Sembol | 00992259 |
| Ters polarite koruması | çalışma voltajı için |
| İlave fonksiyonlar | Kıvılcım sönmesi
Enerji geri kazanımı ile tutma akımı azaltımı
Koruyucu kapatma |
| b değeri | 0.5 |
| C değeri | 0.2 l/sbar |
| Maks. anahtarlama frekansı | 500 Hz |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 24 V değerinde açma anahtarlama süresi | 0.8 ms |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 24 V değerinde kapama anahtarlama süresi | 1 ms |
| Yeni durumdayken 0,05 MPa (0,5 bar, 7,25 psi) ve 24 V değerinde açma anahtarlama süresi | 0.7 ms |
| Yeni durumdayken 0,05 MPa (0,5 bar, 7,25 psi) ve 24 V değerinde kapama anahtarlama süresi | 0.9 ms |
| Yeni durumdayken 0,6 MPa (6 bar, 87 psi) ve 24 V değerinde açma anahtarlama süresi | 0.85 ms |
| Yeni durumdayken 0,6 MPa (6 bar, 87 psi) ve 24 V değerinde kapama anahtarlama süresi | 0.95 ms |
| Yeni durumdayken 0,8 MPa (8 bar, 116 psi) ve 24 V değerinde açma anahtarlama süresi | 0.9 ms |
| Yeni durumdayken 0,8 MPa (8 bar, 116 psi) ve 24 V değerinde kapama anahtarlama süresi | 0.9 ms |
| Kapama anahtarlama toleransı | % +15 /% -25 |
| Açma anahtarlama toleransı | +/-15% |
| Çalışma gerilimi aralığı DC | 21.6 V ... 26.4 V |
| Giriş direnci | 34 kOhm |
| Devreye girme süresi | 100% |
| Bobin karakteristik değerleri | 24 V DC: düşük akım fazı 2,0 W, yüksek akım fazı 7,0 W |
| Tetikleme sinyali aralığı DC | 3 V ... 30 V |
| Giriş akımı hakkında not | Lineer artış
3 - 15 V tetikleme sinyali ile 0,09 - 0,44 mA
15 - 30 V tetikleme sinyali ile 0,44 - 15,44 mA. |
| İzin verilen gerilim dalgalanmaları | +/- 10% |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün değil |
| Ortam ve akışkan sıcaklığının sınırlandırılması | anahtarlama frekansına bağlı olarak (şemaya bakın) |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| LABS uygunluğu | VDMA24364-B2-L |
| Depolama sıcaklığı | -20 °C ... 50 °C |
| İzin verilen yüzey sıcaklığı mıknatıs | 120 °C |
| Akışkan sıcaklığı | -5 °C ... 60 °C |
| Ortam sıcaklığı | -5 °C ... 60 °C |
| Ürün ağırlığı | 85 g |
| Elektrik bağlantısı | 3 damarlı
Kablo |
| Kablo uzunluğu | 2.5 m |
| Montaj türü | isteğe bağlı olarak:
Hat kurulumu
geçiş deliği ile |
| Pnömatik bağlantı 1 | QS-4 |
| Pnömatik bağlantı 2 | QS-4 |
| Malzeme hakkında not | RoHS uyumlu |
| Sızdırmazlık elemanları malzemesi | HNBR |
| Gövde malzemesi | PA takviyeli
PPS takviyeli |
| Kablo kılıfı malzemesi | PUR |
| Vida malzemesi | Çelik |
