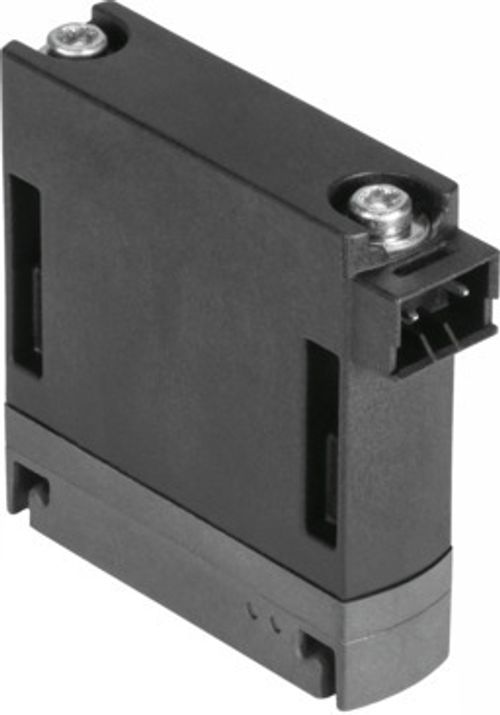

| Valf fonksiyonu | 2/2 kapalı tek bobinli |
| Çalıştırma türü | elektrikli |
| Yapı genişliği | 9 mm |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 100 l/dak |
| Pnömatik çalışma bağlantısı | Bağlantı plakası |
| Çalışma gerilimi | 24V DC |
| Çalışma basıncı | 0.05 MPa ... 0.4 MPa |
| Çalışma basıncı | 0.5 bar ... 4 bar |
| Çalışma basıncı | 7.25 psi ... 58 psi |
| Tasarım | Yay dönüşsüz popet valf |
| Geri alma türü | pnömatik yay |
| Koruma türü | IP40 |
| Izgara ölçüsü | 9.5 mm |
| Çalıştırma notu | Debi olmadan çalıştırmayın.
Akışlı blok montajı için, maks. ortam sıcaklığı 45 °C. |
| Sızdırmazlık prensibi | sert |
| Montaj konumu | herhangi bir |
| Manuel kumanda | yok |
| Kontrol türü | doğrudan |
| Akış yönü | tersine çevrilemez |
| Sembol | 00992259 |
| b değeri | 0.38 |
| C değeri | 0.4 l/sbar |
| Maks. anahtarlama frekansı | 1000 Hz |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 24 V değerinde açma anahtarlama süresi | 0.8 ms |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 24 V değerinde kapama anahtarlama süresi | 0.5 ms |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 48 V değerinde açma anahtarlama süresi | 0.6 ms |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 48 V değerinde kapama anahtarlama süresi | 0.4 ms |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 12 V değerinde açma anahtarlama süresi | 1.1 ms |
| Yeni durumdayken 0,4 MPa (4 bar, 58 psi) ve 12 V değerinde kapama anahtarlama süresi | 0.4 ms |
| Yeni durumdayken 0,05 MPa (0,5 bar, 7,25 psi) ve 24 V değerinde açma anahtarlama süresi | 0.7 ms |
| Yeni durumdayken 0,05 MPa (0,5 bar, 7,25 psi) ve 24 V değerinde kapama anahtarlama süresi | 0.5 ms |
| Kapama anahtarlama toleransı | % +15 /% -25 |
| Açma anahtarlama toleransı | +/-15% |
| Çalışma gerilimi aralığı DC | 12 V ... 53 V |
| Devreye girme süresi | 100% |
| Çalışma gerilimine ilişkin not | Yalnızca MHJ9-KMH bağlantı kablosuyla çalıştırma... |
| Bobin direnci | 2.5 Ohm |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün |
| Ortam ve akışkan sıcaklığının sınırlandırılması | anahtarlama frekansına bağlı olarak (şemaya bakın) |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| LABS uygunluğu | VDMA24364-B2-L |
| Depolama sıcaklığı | -20 °C ... 50 °C |
| İzin verilen yüzey sıcaklığı mıknatıs | 120 °C |
| Akışkan sıcaklığı | -5 °C ... 60 °C |
| Ortam sıcaklığı | -5 °C ... 60 °C |
| Valf montajı için maksimum sıkma torku | 0.28 Nm |
| Ürün ağırlığı | 25 g |
| Elektrik bağlantısı | 2 kutuplu
Soket KMH |
| Montaj türü | bağlantı plakasında |
| Pnömatik bağlantı 1 | Bağlantı plakası |
| Pnömatik bağlantı 2 | Bağlantı plakası |
| Malzeme hakkında not | RoHS uyumlu |
| Sızdırmazlık elemanları malzemesi | HNBR |
| Gövde malzemesi | PA takviyeli |
| Vida malzemesi | Çelik |
