| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |

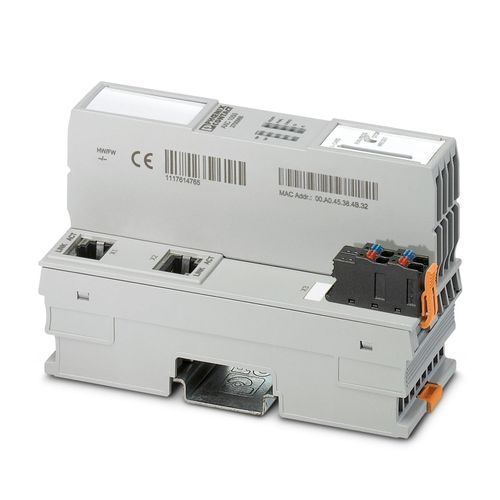

| Ürün tipi | Kontrolör |
| Ürün gamı | Axiocontrol |
| Tasarım | modüler |
| Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
| Diyagnostik ekranı | yok |
| İşlemci | AlteraNios® II, 1x 100 MHz |
| Kalıcı veri depolama | 48 kByte (NVRAM) |
| Program hafızası | 2 Mbyte |
| Veri depolama | 2 Mbyte |
| Kontrol görev sayısı | 8 |
| Proses data sayısı | maks. 8192 Bit (istasyon başına) maks. 4096 Bit (Axioline F lokal bus (giriş)) maks. 4096 Bit (Axioline F local bus (çıkış)) |
| Desteklenen cihaz sayısı | maks. 63 (istasyon başına) |
| Bağlanabilir lokal bus cihazlarının sayısı | maks. 63 (akım tüketimi izleyin) |
| Cihaz fonksiyonu | PROFINET kontrolörü, PROFINET cihazı |
| Spesifikasyon | Version 2.3 |
| Güncelleme hızı | min. 32 ms (16 cihaz) min. 32 ms (8 cihaz) min. 16 ms (4 cihaz) min. 8 ms (2 cihaz) min. 4 ms (1. cihaz) |
| Conformance Class | A |
| Desteklenen cihaz sayısı | maks. 16 (PROFINET kontrolöründe) |
| Desteklenen fonksiyonlar | MRP MRP |
| Device ID | 0093hex |
| Vendor ID | 00B0hex |
| Diyagnostik ekranı | yok |
| Kontrolör yedeklemesi | evet |
| Kontrolör yedeklemesi hakkında açıklama | uygulamalı sistem yedeklemesi mümkün |
| Emniyet fonksiyonu | yok |
| Desteklenen programlama dilleri | Instruction list (IL) Symbolic flowchart (SFC) Ladder diagram (LD) Function block diagram (FBD) Structured text (ST) |
| Mühendislik aracı | PC Worx PC Worx Express |
| Konfigürasyon aracı | Config+ versiyonu 1.01 veya daha yükseği |
| Diyagnostik aracı | DIAG+ |
| Runtime sistemi | eCLR |
| Uygulama arayüzü | OPC |
| Nominal durum için maksimum güç kaybı | 3,2 W |
| Realtime saat | evet |
| Gerçek zamanlı saat tanımı | 1.73 s/gün = 25 °C'de 20 ppm |
| Koruma devresi | Besleme geriliminde aşırı gerilime karşı koruma; elektronik Ters polarite koruması/ besleme gerilimi; elektronik |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 650 mA (I/O'lar ve UL = 24 V için UBus'da 2 A'lı) tip. 100 mA (I/O ve UL = 24 V olmadan) |
| Güç tüketimi | maks. 13,2 W (2.0 A, UBus'ta, UL = 24 V) |
| Besleme gerilimi | 5 V DC (bus ana modülü üzerinden) |
| Enerji beslemesi | 2 A |
| Bağlantı yöntemi | Push-in bağlantı Push-in bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo soyma uzunluğu | 8 mm |
| Web server | evet |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Haberleşme ana modülü |
| İletim hızı | 100 MBit/s |
| Bus sistemi | RJ45 |
| Arabirim adeti | 2 |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
| İletim hızı | 10/100 MBit/s (yarım veya tam duplex (otomatik algılama)) |
| İletim fiziği | RJ45 bükümlü çift Ethernet |
| Kanal sayısı | 2 |
| Bus sistemi | USB |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Mikro USB tip B |
| İletim hızı | max. 115,2 kBit/s |
| Kanal sayısı | 1 |
| Boyutlu çizim | |
| Genişlik | 45 mm |
| Yükseklik | 126,1 mm |
| Derinlik | 74 mm |
| Boyutlar ile ilgili not | Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir. |
| Renk | gri (RAL 7042) |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C deniz seviyesinden 2000 m’ye kadar (Zayıflamayı dikkate alın) -40 °C ... 65 °C deniz seviyesinden 3000 m’ye kadar (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (DIN EN 61131-2'ye uygun, yoğuşmasız, buzlanmasız) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (DIN EN 61131-2'ye uygun, yoğuşmasız, buzlanmasız) |
| Darbe (çalışma) | 10g (DIN EN 60068-2-27'ye göre darbe dayanım testi) |
| Titreşim (çalışma) | 5g |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar) |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | TÜV 21 ATEX 8677 X |
| Standartlara ilişkin referanslar | EN IEC 60079-0, EN IEC 60079-7 |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIMA23UKEX2701295X |
| Standartlara ilişkin referanslar | EN IEC 60079-0, EN IEC 60079-7 |
| Tanımlama | Ex ec IIC T4 Gc |
| Sertifika | IECEx TUR 21.0025X |
| Standartlara ilişkin referanslar | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| Tanımlama | Ex ec IIC T4 Gc |
| Sertifika | , 2023122304116464 |
| Standartlara ilişkin referanslar | GB/T 3836.1-2021, GB/T 3836.3-2021 |
| Tanımlama | cULus |
| Sertifika | E238705 |
| Tanımlama | ISA S71.04.2013 G3 Harsh Group A,DIN EN 60068-2-60:2016-06 Method 4 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| EMC direktifleriyle uyum | EN IEC 61000-6-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD)IEC 61000-4-2 Kriter B, ±6 kV kontak deşarjı, ±8 kV hava deşarjı EN IEC 61000-6-2 uyarınca bağışıklık testi Elektromanyetik alanlarIEC 61000-4-3 Kriter A, Field yoğunluğu: 10 V/m EN IEC 61000-6-2 uyarınca bağışıklık testi Hızlı transient'ler (patlama)IEC 61000-4-4 Kriter B, ±2 kV EN IEC 61000-6-2 uyarınca bağışıklık testi Transient aşırı gerilim (darbe)IEC 61000-4-5 Kriter B; DC besleme kabloları: ±0,5 kV/± 1,0 kV (simetrik / asimetrik), fieldbus kablo ekranı: ± 1,0 kV EN IEC 61000-6-2 uyarınca bağışıklık testi İletilen parazitIEC 61000-4-6 Kriter A; 10 V test gerilimi EN IEC 61000-6-3 uyarınca gürültü emisyon testi B sınıfı |
| Montaj tipi | DIN rayı montajı |
