| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

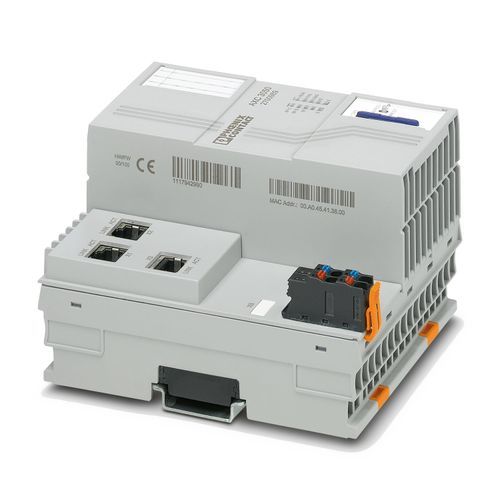

| Ürün tipi | Kontrolör |
| Ürün gamı | Axiocontrol |
| Tasarım | modüler |
| Diyagnostik ekranı | yok |
| İşlemci | Intel®Atom® E660, 1x 1,3 GHz |
| Kalıcı veri depolama | 128 kByte |
| Program hafızası | 4 Mbyte |
| Veri depolama | 8 Mbyte |
| Kontrol görev sayısı | 16 |
| Proses data sayısı | maks. 8192 Bit (istasyon başına) maks. 4096 Bit (Axioline F lokal bus (giriş)) maks. 4096 Bit (Axioline F local bus (çıkış)) |
| Desteklenen cihaz sayısı | maks. 63 (istasyon başına) |
| Bağlanabilir lokal bus cihazlarının sayısı | maks. 63 (akım tüketimi izleyin) |
| Cihaz fonksiyonu | PROFINET kontrolörü, PROFINET cihazı |
| Spesifikasyon | Version 2.3 |
| Güncelleme hızı | min. 1 ms (16 cihaz) min. 2 ms (32 katılımcı) min. 4 ms (64 cihaz) min. 8 ms (32 katılımcı) min. 16 ms (256 katılımcı) |
| Conformance Class | B |
| Desteklenen cihaz sayısı | maks. 256 (PROFINET kontrolöründe) |
| Device ID | 0095hex |
| Vendor ID | 00B0hex |
| Diyagnostik ekranı | yok |
| Kontrolör yedeklemesi | evet |
| Kontrolör yedeklemesi hakkında açıklama | uygulamalı sistem yedeklemesi mümkün |
| Emniyet fonksiyonu | yok |
| Desteklenen programlama dilleri | Instruction list (IL) Symbolic flowchart (SFC) Ladder diagram (LD) Function block diagram (FBD) Structured text (ST) |
| Mühendislik aracı | PC Worx |
| Konfigürasyon aracı | Config+ versiyonu 1.01 veya daha yükseği |
| Diyagnostik aracı | DIAG+ |
| Runtime sistemi | eCLR |
| Uygulama arayüzü | OPC |
| Nominal durum için maksimum güç kaybı | maks. 9,8 W |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC |
| Residüel dalgalanma | ± 5 % |
| Maks. akım tüketimi | maks. 976 mA (I/O'lar ve UL = 24 V için UBus'da 2 A'lı) |
| Tipik akım tüketimi | tip. 408 mA (I/O ve UL = 24 V olmadan) |
| Realtime saat | evet |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 976 mA (I/O'lar ve UL = 24 V için UBus'da 2 A'lı) |
| Güç tüketimi | maks. 23,5 W (2.0 A, UBus'ta, UL = 24 V) |
| Besleme gerilimi | 5 V DC (bus ana modülü üzerinden) |
| Enerji beslemesi | 2 A |
| Besleme gerilimi | 24 V DC -15 % / +20 % (EN 61131-2'e uygun) |
| Giriş ismi | 24 V sinyaller için sayıcı girişi |
| Giriş sayısı | maks. 2 (Axioline F modüllerinin herhangi bir dijital girişi üzerinden) |
| Giriş frekansı | maks. 100 kHz (AXL F DI16/1 HS 1H modülü ile) |
| Bağlantı yöntemi | Push-in bağlantı Push-in bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo soyma uzunluğu | 8 mm |
| Web server | evet |
| Bus sistemi | RJ45 |
| Arabirim adeti | 3 |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
| İletim hızı | 10/100 MBit/s |
| İletim fiziği | RJ45 bükümlü çift Ethernet |
| Kanal sayısı | 3 |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Haberleşme ana modülü |
| İletim hızı | 100 MBit/s |
| Bus sistemi | USB |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Mikro USB tip B |
| İletim hızı | max. 115,2 kBit/s |
| Kanal sayısı | 1 |
| Bus sistemi | USB |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | A tipi USB, soket |
| Genişlik | 100 mm |
| Yükseklik | 125,9 mm |
| Derinlik | 74 mm |
| Boyutlar ile ilgili not | Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir. |
| Renk | gri (RAL 7042) |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C (deniz seviyesinden 2000 m’ye kadar) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Ortam sıcaklığı (montaj) | -5 °C ... 60 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (DIN EN 61131-2'e uygun olarak) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (DIN EN 61131-2'e uygun olarak) |
| Darbe (çalışma) | 10g (DIN EN 60068-2-27'ye göre darbe dayanım testi) |
| Titreşim (çalışma) | 5g |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar) |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| EMC direktifleriyle uyum | EN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD) EN 61000-4-2/IEC 61000-4-2 Kriter B, ±6 kV kontak deşarjı, ±8 kV hava deşarjı EN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Elektromanyetik alanlar EN 61000-4-3/IEC 61000-4-3 Kriter A, Field yoğunluğu: 10 V/m EN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Hızlı transientler (burst) EN 61000-4-4/IEC 61000-4-4 Kriter B, ±2 kV EN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Transient aşırı gerilim (surge) EN 61000-4-5/IEC 61000-4-5 Criterion B, DC besleme kabloları: ±0.5 kV/±0.5 kV (simetrik/asimetrik), fieldbus kablo ekranı: ±1 kV EN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Yayılan parazit EN 61000-4-6/IEC 61000-4-6 Kriter A; 10 V test gerilimi EN 61000-6-3/IEC 61000-6-3'e göre parazit emisyon testi Radyo parazit özellikleri EN 55022 Sınıf A |
| Montaj tipi | DIN rayı montajı |
