| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

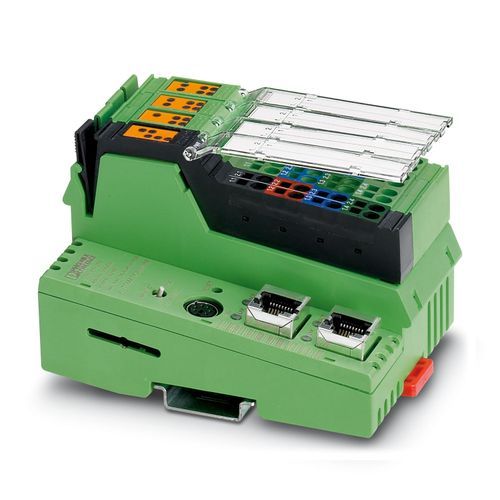

| Ürün tipi | Kontrolör |
| Ürün gamı | Inline-Controller |
| Tasarım | modüler |
| Diyagnostik ekranı | yok |
| İşlemci | AlteraNios® II 64 MHz |
| Saat frekansı | 64 MHz |
| Kalıcı veri depolama | 48 kByte (NVRAM) |
| Program hafızası | 1 Mbyte |
| Veri depolama | 1 Mbyte |
| Kontrol görev sayısı | 8 |
| Proses data sayısı | maks. 4096 Bit (INTERBUS) |
| Desteklenen cihaz sayısı | maks. 128 |
| Bağlanabilir lokal bus cihazlarının sayısı | maks. 63 (akım tüketimi izleyin) |
| Parametre kanallı cihaz sayısı | maks. 24 |
| Desteklenen uzaktan bus dallanmalı branş klemensi sayısı | maks. 3 |
| Proses data sayısı | maks. 32768 Bit (dahili Modbus/TCP İstemci) |
| Modbus/TCP istemcilerinin sayısı | maks. 16 FW 4.42'den sonrası |
| Cihaz fonksiyonu | PROFINET cihazı |
| Spesifikasyon | 2.2 |
| Vendor ID | 00B0hex / 176dez |
| Diyagnostik ekranı | yok |
| Kontrolör yedeklemesi | yok |
| Emniyet fonksiyonu | yok |
| Desteklenen programlama dilleri | Instruction list (IL) Symbolic flowchart (SFC) Ladder diagram (LD) Function block diagram (FBD) Structured text (ST) |
| Mühendislik aracı | PC Worx PC Worx Express |
| Konfigürasyon aracı | Config+ versiyonu 1.01 veya daha yükseği |
| Diyagnostik aracı | DIAG+ |
| Runtime sistemi | eCLR |
| Uygulama arayüzü | OPC |
| İletim ortamı | Bakır |
| Realtime saat | evet |
| Gerçek zamanlı saat tanımı | entegre edilmiş (şarj edilebilir tamponlu akü) |
| Besleme gerilimi | 24 V DC -15 % / +20 % (EN 61131-2'e uygun) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC |
| Akım çekişi | 80 mA (I/O terminalleri bağlı olmadan) |
| Besleme gerilimi | 7,5 V DC ±5 % 24 V DC -15 % / +20 % |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Besleme gerilimi | 24 V DC -15 % / +20 % (EN 61131-2'e uygun) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 8 A DC 6 mA (sensörsüz) |
| Besleme gerilimi | 24 V DC -15 % / +20 % (EN 61131-2'e uygun) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 8 A DC 10 mA (aktüatörsüz) |
| Giriş ismi | Dijital girişler |
| Giriş tanımlaması | EN 61131-2 tip 1 NPN/PNP |
| Giriş sayısı | 8 |
| Kablo uzunluğu | maks. 30 m |
| Bağlantı yöntemi | Inline potansiyel dağıtıcı |
| Bağlantı sistemi | 2, 3, 4 telli |
| Giriş gerilim aralığı | -0,5 V ... 30 V |
| Giriş gerilim aralığı "0" sinyali | -0,5 V ... 5 V |
| Giriş gerilim aralığı "1" sinyali | 15 V ... 30 V |
| UIN'de nominal giriş akımı | tip. 7 mA maks. 15 mA |
| Giriş filtre süresi | tip. 5 ms (Sinyal değişimi 01) tip. 5 ms () |
| Çıkış ismi | Dijital çıkış |
| Bağlantı yöntemi | Yaylı bağlantı |
| Bağlantı sistemi | 2, 3, 4 telli |
| Çıkış sayısı | 4 |
| Kanal başına maksimum çıkışı akımı | 500 mA |
| Modül / klemens başına maksimum çıkışı akımı | 2 A |
| Nominal yük, lamba | 12 W |
| Nominal yük, omik | 12 W |
| Endüktif yükte davranış | Çıkış tahrip olabilir |
| Bağlantı yöntemi | Yaylı bağlantı |
| İletken kesiti, tek telli | 0,08 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,08 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Web server | evet |
| Bus sistemi | RJ45 |
| Arabirim adeti | 2 |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| İletim hızı | 10/100 MBit/s |
| Kanal sayısı | 2 |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Inline data jumper |
| İletim hızı | 500 kBaud / 2 MBaud (anahtarlanabilir) |
| Bus sistemi | RS-232 |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | 6 kutuplu MINI DIN soket (PS/2) |
| İletim hızı | max. 115,2 kBit/s |
| İletim fiziği | Bakır |
| Kanal sayısı | 1 |
| Genişlik | 80 mm |
| Yükseklik | 119,8 mm |
| Derinlik | 71,5 mm |
| Renk | yeşil (RAL 6021) |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 55 °C |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 85 °C |
| İzin verilen nem (çalışma) | 10 % ... 95 % (DIN EN 61131-2'e uygun olarak) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (DIN EN 61131-2'e uygun olarak) |
| Şok | 25g, IEC 60068-2-27'ye uygun Kriter 1 |
| Titreşim (çalışma) | 5g |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| DIN 40046-36, DIN 40046-37'ye göre fonksiyonları tehdit eden gazlara direnç | Kükürt dioksit (SO2) 10 ±0,3 ppm (test süresi: 10 gün), hidrojen sülfit (H2S) 1 ±0,3 ppm (test süresi: 4 gün), ikisi de 25°C ve %75'lik nem oranında |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| EMC direktifleriyle uyum | EN IEC 61000-6-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD)IEC 61000-4-2 Kriter B, ±6 kV kontak deşarjı, ±8 kV hava deşarjı EN IEC 61000-6-2 uyarınca bağışıklık testi Elektromanyetik alanlarIEC 61000-4-3 Kriter A, Field yoğunluğu: 10 V/m EN IEC 61000-6-2 uyarınca bağışıklık testi Hızlı transient'ler (patlama)IEC 61000-4-4 Kriter A, tüm ±1 kV arabirimlerKriter B, tüm ±2 kV arabirimler EN IEC 61000-6-2 uyarınca bağışıklık testi Transient aşırı gerilim (darbe)IEC 61000-4-5 Kriter B; DC besleme kabloları: ±0,5 kV/± 1,0 kV (simetrik / asimetrik), fieldbus kablo ekranı: ± 1,0 kV EN IEC 61000-6-2 uyarınca bağışıklık testi İletilen parazitIEC 61000-4-6 Kriter A; 10 V test gerilimi EN 61000-6-4/IEC 61000-6-4 uyarınca gürültü emisyon testi Sınıf A |
| Montaj tipi | DIN rayı montajı |
