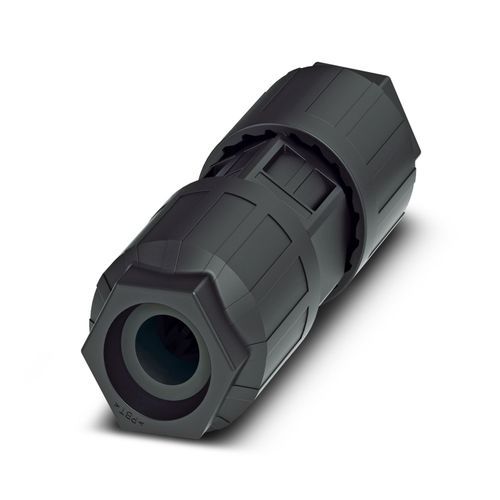

QPD C 4PE6,0 2X9-14 BK - İletken konnektörü 1410410

Ürün tipi	Cable connector
Ürün gamı	QPD
Tasarım	QPD 5x6,0
Kutup sayısı	5
Bağlantı profili	4+PE
Konum markalama	1, 2, 3, N, PE
Kutup başına bağlantı sayısı	1
Kodlama	Kodlama profili
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3
Boyutlu çizim
Genişlik	39,6 mm
Yükseklik	39,6 mm
Uzunluk	125,6 mm
Çap	39,6 mm
Anahtar ebadı	30 mm
Montaj için anahtar ölçüsü	30 mm
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı	maks. 10
Sıkma torku	15 Nm
Sıkma torku Rakor somunu	15 Nm
Anahtar ebadı Rakor somunu	30 mm
Nominal aşırı gerilim (II/2)	8 kV
Nominal aşırı gerilim (III/2)	8 kV
Nominal aşırı gerilim (III/3)	6 kV
Nominal akım	40 A
Hacim direnci	< 3 mΩ
nominal gerilim (II/2)	1000 V
nominal gerilim (III/2)	1000 V
Nominal gerilim (III/3)	690 V
Nominal gerilim UN	690 V AC 690 V DC
Nominal akım IN	40 A
Takma/çekme çevrimleri	maks. 50 (QUICKON bağlantılar maks. 10)
Renk	siyah (RAL 9005)
Malzeme Muhafaza	PA
Malzeme Kontak	Cu
Malzeme Kontak yüzeyi	gümüş kaplama
UL 94'e uygun yanmazlık sınıfı	V0
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı	VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı	9 mm ... 14 mm
İzolasyon dahil kablo çapı	2,95 mm ... 5 mm
Konum markalama	1, 2, 3, N, PE
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
Koruma sınıf	IP66 IP68 (2 m / 24 h) IP69K
Darbe dayanımı	IK07
Ortam sıcaklığı (çalışma)	-40 °C ... 100 °C
İletken takılıyken sıcaklık	-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 100 °C
