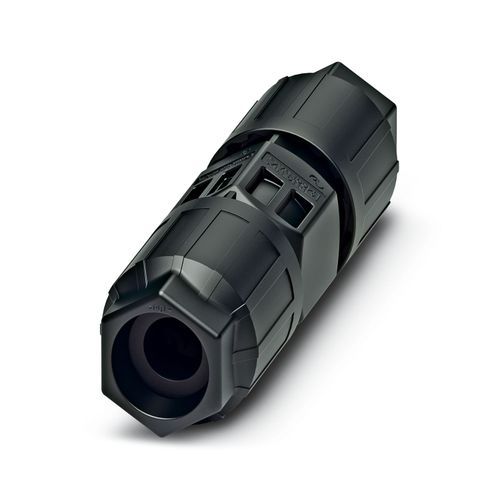

QPD C3PE2,5 2X6-10 BK - İletken konnektörü 1423989

Ürün tipi	Cable connector
Ürün gamı	QPD
Tasarım	QPD 4x2,5
Kutup sayısı	4
Bağlantı profili	3+PE
Konum markalama	1, 2, 3, PE
Kutup başına bağlantı sayısı	1
Kodlama	Kodlama profili
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3
Boyutlu çizim
Genişlik	30 mm
Yükseklik	30 mm
Uzunluk	100 mm
Çap	30 mm
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı	maks. 10
Sıkma torku	10 Nm
Sıkma torku Rakor somunu	10 Nm
Nominal aşırı gerilim (II/2)	6 kV
Nominal aşırı gerilim (III/2)	6 kV
Nominal aşırı gerilim (III/3)	6 kV
Nominal akım	20 A
Hacim direnci	< 3 mΩ
nominal gerilim (II/2)	1000 V
nominal gerilim (III/2)	690 V
Nominal gerilim (III/3)	690 V
Nominal gerilim UN	690 V AC 690 V DC
Nominal akım IN	20 A
Takma/çekme çevrimleri	maks. 50
Renk	siyah (RAL 9005)
Malzeme Muhafaza	PA
Malzeme Kontak	Cu
Malzeme Kontak yüzeyi	gümüş kaplama
UL 94'e uygun yanmazlık sınıfı	V0
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı	VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı	6 mm ... 10 mm
İzolasyon dahil kablo çapı	2 mm ... 3,8 mm
Konum markalama	1, 2, 3, PE
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
Halojensiz	evet
Koruma sınıf	IP66 IP68 (2 m / 24 h) IP69K Takılı değilken dokunma emniyetli (IP2X)
Darbe dayanımı	IK07
Ortam sıcaklığı (çalışma)	-40 °C ... 100 °C
İletken takılıyken sıcaklık	-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 100 °C
