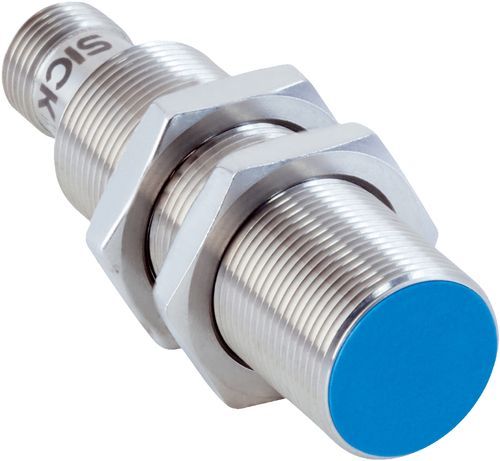

IMG18-08BPSZC0S

Sick

IMG18-08BPSZC0S

Endüktif yaklaşım sensörleri

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Gövde yapısı	Metrik
Gövde tasarımı	Standart gövde şekli
Vida dişi büyüklüğü	M18 x 1
Çap	Ø 18 mm
Algılama mesafesi Sn	8 mm
Emniyete alınmış algılama mesafesi Sa	6,48 mm
Metale montaj	Düz kafa
Anahtarlama frekansı	1.000 Hz
Bağlantı tipi	Soket M12, 4-pin
Anahtarlama çıkışı	PNP
Çıkış fonksiyonu	Normalde açık
Elektriksel kablolama	DC 3 telli
Koruma sınıfı	IP67 ¹⁾ IP68 ¹⁾ IP69K ²⁾
Özel özellikler	Soğutma ve yağlama maddelerine dayanıklı, Sıcaklık dayanımı
Özel uygulamalar	Soğutma ve yağlama maddesi alanı, mobil iş makineleri, zorlu kullanım koşulları
Teslimat Kapsamı	Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Besleme Gerilimi	10 V DC ... 30 V DC
Sinyal taşıma	≤ 10 %
Gerilim düşmesi	≤ 2 V ¹⁾
Zaman gecikmesi	≤ 100 ms
Histerezis	3 % ... 20 %
Tekrarlanabilirlik	≤ 2 % ²⁾ ³⁾
Sıcaklık sapması (başlangıç Sr değeri)	± 10 %
EMVC	EN 60947-5-2 uyarınca
Çevre testi	Hızlı sıcaklık değişimi EN 60068-2-14, Na: TA = –25 °C, TB = 75 °C, t1 = 40 dak, t2 = < 10 sn, 300 çevrim
Korozyon testi	Tuz sisi püskürtme testi EN 60068-2-52: zorluk derecesi 5, 4 çevrim
Sürekli akım Ia	≤ 200 mA
Yüksüzlük akımı	≤ 10 mA
Kısa devre koruması	✔
Power-up pulse suppression	✔
Darbe ve titreşim dayanımı	Titreşime karşı dayanıklılık EN 60068-2-6 Fc: 60 g Peak (10 Hz ... 2.000 Hz) Sürekli darbe dayanımı EN 60068-2-27 Ea: 100 g 2 ms sinüsoidal; 3 koordinat ekseninin her yönünde 500 darbe Geniş bant gürültüleri EN 60068-2-64: 15 g rms (5 Hz ... 2.000 Hz) / 3 koordinat ekseninin her yönünde 8 saat
Gösterge
Sarı LED	Şalter durumu Statik açık: Anahtarlama çıkışı aktif
Çalışma ortamı sıcaklığı	–40 °C ... +85 °C
Gövde malzemesi	Pirinç, nikel kaplı
Malzeme, algılama yüzeyi	Plastik, LCP
Gövde uzunluğu	69,4 mm
Faydalı vida dişi uzunluğu	51,4 mm
Maks. sıkma torku	≤ 30 Nm
Koruma sınıfı	III
UL-dosya no.	E181493
MTTFD	1.820 yıl
DCavg	0 %
TM (kullanım ömrü)	20 yıl
Bilgi	Değerler, değişebilen kılavuz değerlerdir
Çelik St37 (Fe)	1
Paslanmaz çelik (V2A)	Yakl. 0,72
Alüminyum (Al)	Yakl. 0,37
Bakır (Cu)	Yakl. 0,29
Pirinç (sarı) (Ms)	Yakl. 0,39
Not	Ilgili grafik için bakınız "montaj uyarısı"
B	18 mm
C	18 mm
D	24 mm
F	64 mm
ECLASS 5.0	27270101
ECLASS 5.1.4	27270101
ECLASS 6.0	27270101
ECLASS 6.2	27270101
ECLASS 7.0	27270101
ECLASS 8.0	27270101
ECLASS 8.1	27270101
ECLASS 9.0	27270101
ECLASS 10.0	27270101
ECLASS 11.0	27270101
ECLASS 12.0	27274001
ETIM 5.0	EC002714
ETIM 6.0	EC002714
ETIM 7.0	EC002714
ETIM 8.0	EC002714
UNSPSC 16.0901	39122230
