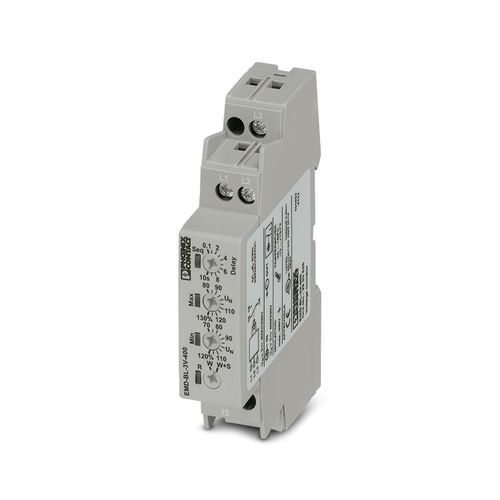

EMD-BL-3V-400 - İzleme rölesi 2903525

Phoenix Contact

EMD-BL-3V-400 - İzleme rölesi 2903525

İzleme rölesi

3-fazlı 400 V AC ±%30 gerilimleri izlemek için izleme rölesi, pencere veya faz sıralı pencere, 1 enversör kontak, Vidalı bağlantı bulunan

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Gerilim izleme rölesi
Çalışma modu	100% çalışma faktörü
Mekanik çalışma ömrü	15x 106 çevrim
İzolasyon	Ana izolasyon
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	2
Elektriksel çalışma ömrü	1x 105 çevrim
Şebeke tipi	3 fazlı
Nominal izolasyon gerilimi	519 V (Besleme devresi) 250 V (Çıkış devresi)
Nominal darbe gerilimi	4 kV
Besleme gerilimi	±30 % (= ölçüm gerilimi)
Besleme gerilim aralığı	±30 % (= ölçüm gerilimi)
Nominal güç tüketimi	10 VA (1 W)
Giriş ismi	Ölçü girişi
Ölçülen değer	AC sine (48 Hz ... 63 Hz)
Nominal giriş gerilimi UN	±30 % (3~ 400/230 V)
Frekans aralığı	48 Hz ... 63 Hz
Maksimum sıcaklık katsayısı	≤ 0,05 %
Tepki gecikmesi ayar aralığı	0,1 s ... 10 s
Min. ayar aralığı	70 % ... 120 % (UN'den)
Maks. ayar aralığı	80 % ... 130 % (UN'den)
Gerilim eşik değerinin minimum ayar sahası	280 V AC ... 480 V AC
Gerilim eşik değerinin maksimum ayar sahası	320 V AC ... 519 V AC
Fonksiyon	Pencere Faz sırası
Temel hassasiyet	≤ 5 % (nominal değerin)
Ayar hassasiyeti	± 5 % (ölçekteki en yüksek limit)
Tekrarlama hassasiyeti	≤ 2 %
Geri kazanım süresi	> 500 ms
Kontak tipi	1 topraksız enversör kontak
Maksimum anahtarlama gerilimi	250 V AC (IEC 60664-1'e uygun)
Kesme seviyesi (omik yük) maks.	1250 VA (5 A / 250 V AC)
Çıkış sigortası	5 A (yavaş eriyen )
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
İletken kesiti, tek telli	0,5 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,5 mm² ... 2,5 mm²
Kablo kesiti AWG	20 ... 14
Sıkma torku	1 Nm ... 1 Nm
Durum göstergesi	LED (sari)
Hata gösterimi	Kırmızı LED
Genişlik	17,5 mm
Yükseklik	89,5 mm
Derinlik	65,5 mm
Renk	gri (RAL 7042)
Muhafaza izolasyon malzemesi	Poliamid PA 6.6, kendiliğinden sönen
Koruma sınıfı (Muhafaza)	IP40 (Muhafaza)
Koruma sınıfı (Bağlantı klemensleri)	IP20 (Bağlantı klemensleri)
Ortam sıcaklığı (çalışma)	-25 °C ... 55 °C
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 70 °C
İklim sınıfı	3K3 (EN 60721'e uygun)
İzin verilen nem (çalışma)	15 % ... 85 %
Sertifika	CE uyumlu
Tanımlama	UL/C-UL Listed UL 508
Elektromanyetik uyum	EMC yönetmeliği ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)	Alçak Gerilim Yönetmeliğine uygun
Parazite dayanıklılık	EN 61000-6-2
Yayılan parazit	EN 61000-6-3
Standartlar/yönetmelikler	DIN EN 60947-5-1
Montaj tipi	DIN rayı montajı
Montaj açıklaması	EN 60715 ile uyumlu standart ray NS 35 üzerinde
Montaj pozisyonu	herhangibir
