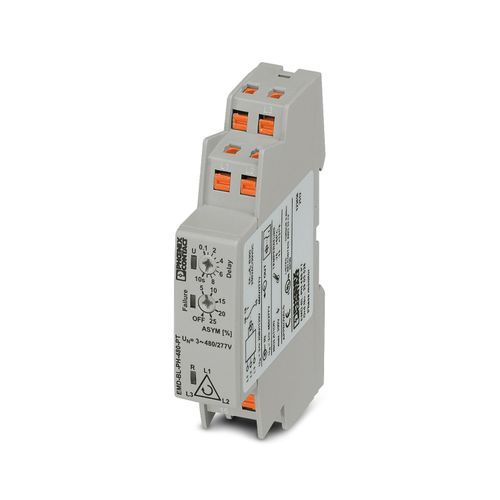

| Ürün tipi | Faz izleme rölesi |
| Çalışma modu | 100% çalışma faktörü |
| Mekanik çalışma ömrü | 15x 106 çevrim |
| İzolasyon | Ana izolasyon |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Elektriksel çalışma ömrü | 1x 105 çevrim |
| Şebeke tipi | 3 fazlı |
| Nominal izolasyon gerilimi | 519 V (Besleme devresi) 250 V (Çıkış devresi) |
| Nominal darbe gerilimi | 4 kV |
| Besleme gerilimi | ±10 % (= ölçüm gerilimi) |
| Besleme gerilim aralığı | ±10 % (= ölçüm gerilimi) |
| Nominal güç tüketimi | 10 VA (400 V/50 Hz'te (1 W)) 16 VA ((1,5 W) 480 V/60 Hzde) |
| Giriş ismi | Ölçü girişi |
| Ölçülen değer | AC sine (48 Hz ... 63 Hz) |
| Nominal giriş gerilimi UN | 480 V (3~ 208 ... 480 V / 120 ... 277 V) |
| Frekans aralığı | 48 Hz ... 63 Hz |
| Tepki gecikmesi ayar aralığı | 0,1 s ... 10 s |
| Gerilim eşik değerinin minimum ayar sahası | 187 V AC |
| Gerilim eşik değerinin maksimum ayar sahası | 519 V AC |
| Fonksiyon | Faz sırası Faz hatası Asimetri |
| Temel hassasiyet | ≤ 5 % (ölçekteki en yüksek limit) |
| Ayar hassasiyeti | ± 5 % (ölçekteki en yüksek limit) |
| Tekrarlama hassasiyeti | ≤ 2 % |
| Asimetri | 5 % ... 25% / OFF |
| Geri kazanım süresi | > 500 ms |
| Kontak tipi | 1 topraksız enversör kontak |
| Maksimum anahtarlama gerilimi | 250 V AC (IEC 60664-1'e uygun) |
| Kesme seviyesi (omik yük) maks. | 1250 VA (5 A / 250 V AC) |
| Çıkış sigortası | 5 A (yavaş eriyen ) |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 8 mm |
| İletken kesiti, tek telli | 0,14 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,14 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 26 ... 14 |
| Durum göstergesi | LED (sari) |
| Çalışma gerilimi göstergesi | Yeşil LED |
| Hata gösterimi | Kırmızı LED |
| Genişlik | 17,5 mm |
| Yükseklik | 89,5 mm |
| Derinlik | 65,5 mm |
| Renk | gri (RAL 7042) |
| Muhafaza izolasyon malzemesi | Poliamid PA 6.6, kendiliğinden sönen |
| Koruma sınıfı (Muhafaza) | IP40 (Muhafaza) |
| Koruma sınıfı (Bağlantı klemensleri) | IP20 (Bağlantı klemensleri) |
| Ortam sıcaklığı (çalışma) | -25 °C ... 55 °C |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 70 °C |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen nem (çalışma) | 15 % ... 85 % |
| Sertifika | CE uyumlu |
| Tanımlama | UL/C-UL Listed UL 508 |
| Elektromanyetik uyum | EMC yönetmeliği ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | Alçak Gerilim Yönetmeliğine uygun |
| Parazite dayanıklılık | EN 61000-6-2 |
| Yayılan parazit | EN 61000-6-3 |
| Standartlar/yönetmelikler | DIN EN 60947-5-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | EN 60715 ile uyumlu standart ray NS 35 üzerinde |
| Montaj pozisyonu | herhangibir |
