MAKARA 52-H &

Bosch Rexroth

MAKARA 52-H &

Kam makara kılavuzları için aksesuarlar

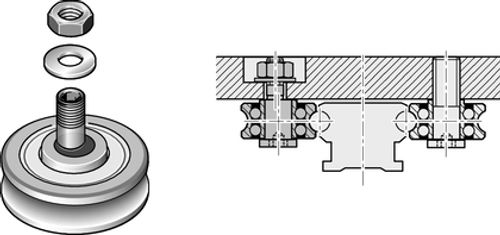

Kam makarası şu ürün özellikleriyle öne çıkmaktadır: Yapı şekli LEZ, yapı boyutu 52, çelik CS, doğruluk ekonomik, yük sınıfı FH Kam makarası şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 52
Yapı şekli: Eksantrik muylulu kam makarası
Karbon çelik kam makarası CS
Yüksek yüklenebilirlik
Doğruluk sınıfı E: Ekonomik
Koruyucu uygulanmamış
İlk gresleme yapılmamış
Sol ön elemansız (ön dayanak kenarı)
sağ ön elemansız (ön dayanak kenarı)
Yağlama bağlantısı ilave edilmemiştir
Standart model
Kılavuz kızağı toplam uzunluğu= 58
Değiştirilebilir eleman

Kılavuz raya boşluksuz yanaşma için merkezi ve eksantrik muylulu özel tabla bölümleri oluşturulabilir.
Çok yönlü standart programın mevcut soruna spesifik bir çözüm sunmadığı uygulamalar içindir.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Aksesuarlar	Kılavuz kızağı
Anma boyutu [mm]	52
Y yönünde azami dinamik yük Fy max [N]	2600
Ağırlık [kg]	0.2
Z yönünde maksimum dinamik yük Fz max [N]	800
Ölçü D1 g6 [mm]	20
Ölçü D2 [mm]	42
Ölçü D3 [mm]	58
Ölçü D6 [mm]	19
Ölçü D7 [mm]	30
Ölçü e [mm]	0.9
Ölçü E3 (profil ray kılavuzları) [mm]	90
Ölçü E3 toleransı [mm]	±0.2
Ölçü H1 (profil ray kılavuzları) [mm]	19
Ölçü H2 (profil ray kılavuzları) [mm]	21
Ölçü H3 [mm]	11
Ölçü H4 [mm]	44.3
Ölçü H5 [mm]	50.3
Ölçü H6 [mm]	8.4
Ölçü H8 [mm]	11.8
Ölçü S1 (profil ray kılavuzları) [mm]	10
Ölçü SW1 [mm]	16
Ölçü SW2 [mm]	4
Ölçü SW3 [mm]	6
