LWA-020-SKS-FN-E-0

Bosch Rexroth

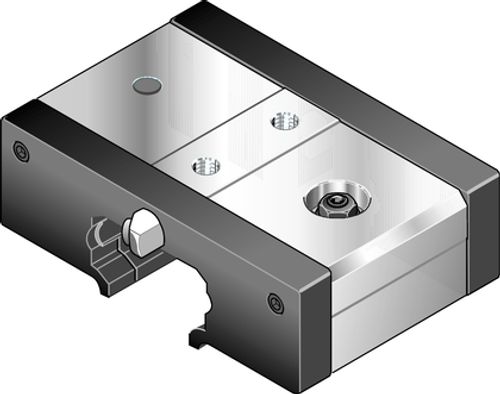

LWA-020-SKS-FN-E-0

Kam makara kızağı

Kam makara kızağı (Süper modeli) şu ürün özellikleriyle öne çıkmaktadır: Yapı şekli SKS, yapı boyutu 20, alüminyum, doğruluk ekonomik, yük sınıfı FN Kam makara kızağı (Süper modeli) şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 20
SKS yapı şekli: Genişlik = Dar, Uzunluk = Kısa, Yükseklik = Standart
Alüminyum kılavuz kızağı gövdesi
Normal yüklenebilirlik
Doğruluk sınıfı E: Ekonomik
Koruyucu uygulanmamış
İlk gresleme yapılmamış
Sol ön eleman (ön dayanak kenarı): Düşük sürtünmeli contalı ön yağlama ünitesi
Sağ ön eleman (ön dayanak kenarı): Düşük sürtünmeli contalı ön yağlama ünitesi
Yağlama nipeli ilave edilmiştir
Standart model
Kılavuz kızağı toplam uzunluğu= 57
Değiştirilebilir eleman

Tüm eksenlerin çevresindeki torklar dahil, dört ana yük yönünde yüksek taşıma kapasitesi
Büyük yağ hazneli, çift taraflı sıyırma ve yağlama üniteleri
Yağlama nipeli iki taraftan kullanılabilir
Kılavuz kızağı, eksantrik pim ile kolayca boşluksuz olarak ayarlanır
İki sıralı eğik bilyalı rulman, ömür boyu etkili yağlama ile, sızdırmaz
Düz olmayan montaj yüzeyleri ve diğer kaçıklık hataları için

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Kam makara kılavuzu
Anma boyutu [mm]	20
Öngerilme sınıfı	C0 - Öngerilme yok (boşluk)
Kılavuz kızağı genişliği [mm]	56
Kılavuz kızağı uzunluğu [mm]	50
Kılavuz kızağı yüksekliği [mm]	8.5
Kılavuz raylı kılavuz kızağı yüksekliği [mm]	22
Yağlama	İlk greslemesi yapılmamış ve koruyucu uygulanmamış
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	10
İzin verilen vmax azami hız ile ilgili not	Orta yüklenimde.
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	1,6
Y yönünde azami dinamik yük Fy max [N]	350
Y yönünde azami dinamik yük Fy max ile ilgili bilgi	Kılavuz raylar için izin verilen yan kuvveti dikkate alın (bkz. montaj bilgileri).
Çalışma sıcaklığı (min. … maks.)	-20 °C ... +80 °C
Y yönündeki bileşke kuvvetten kaynaklanan azami statik yük F0y max [N]	350
Y yönündeki bileşke kuvvetten kaynaklanan F0y max azami statik yüke ilişkin not	Kılavuz raylar için izin verilen yan kuvvet (bkz. montaj bilgileri).
Ağırlık [kg]	0.12
Maksimum çalışma sıcaklığı [°C]	+80
Z yönünde maksimum dinamik yük Fz max [N]	200
Minimum çalışma sıcaklığı [°C]	-20
Ölçü A (profil ray kılavuzları) [mm]	56
Ölçü B (profil ray kılavuzları) [mm]	50
B1 ölçüsü [mm]	30
Ölçü B2 (profil ray kılavuzları) [mm]	7
Ölçü E1 [mm]	17
Ölçü E2 (profil ray kılavuzları) [mm]	34
Vida dişi ölçüsü E3	M5
H ölçüsü [mm]	22
Ölçü H1 (profil ray kılavuzları) [mm]	8.5
Ölçü H2 (profil ray kılavuzları) [mm]	13
Ölçü H3 [mm]	13
Ölçü SW1 [mm]	7
Ölçü SW2 [mm]	2
Ölçü SW3 [mm]	2
