LWA-020-SNS-FN-E-0

Bosch Rexroth

LWA-020-SNS-FN-E-0

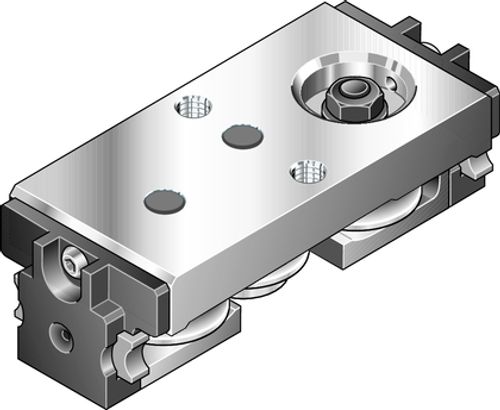

Kam makara kızağı

Kam makara kızağı (U formlu) şu ürün özellikleriyle öne çıkmaktadır: Yapı şekli SNS, yapı boyutu 20, alüminyum, doğruluk ekonomik, yük sınıfı FN Kam makara kızağı (U formlu) şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 20
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Alüminyum kılavuz kızağı gövdesi
Normal yüklenebilirlik
Doğruluk sınıfı E: Ekonomik
Koruyucu uygulanmamış
İlk gresleme yapılmamış
Sol ön elemansız (ön dayanak kenarı)
sağ ön elemansız (ön dayanak kenarı)
Yağlama nipeli ilave edilmiştir
Standart model
Kılavuz kızağı toplam uzunluğu= 66
Değiştirilebilir eleman

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Kam makara kılavuzu
Anma boyutu [mm]	20
Öngerilme sınıfı	C0 - Öngerilme yok (boşluk)
Hizalama hatalarının dengelenmesi için kendi kendine ayar	Kendinden ayarlamasız
Kılavuz kızağı genişliği [mm]	28
Kılavuz kızağı uzunluğu [mm]	66
Kılavuz kızağı yüksekliği [mm]	8.5
Kılavuz raylı kılavuz kızağı yüksekliği [mm]	28
Yağlama	İlk greslemesi yapılmamış ve koruyucu uygulanmamış
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	10
İzin verilen vmax azami hız ile ilgili not	Orta yüklenimde.
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	1,4
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]	3,4
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]	6,1
Y yönünde azami dinamik yük Fy max [N]	350
Çalışma sıcaklığı (min. … maks.)	-20 °C ... +80 °C
Y yönündeki bileşke kuvvetten kaynaklanan azami statik yük F0y max [N]	350
Ağırlık [kg]	0.1
Maksimum çalışma sıcaklığı [°C]	+80
Z yönünde maksimum dinamik yük Fz max [N]	200
Minimum çalışma sıcaklığı [°C]	-20
Ölçü A (profil ray kılavuzları) [mm]	28
Ölçü A1 (profil ray kılavuzları) [mm]	33
Ölçü B (profil ray kılavuzları) [mm]	66
B1 ölçüsü [mm]	56
Ölçü E1 [mm]	20
Ölçü E2 (profil ray kılavuzları) [mm]	33
Ölçü E3 (profil ray kılavuzları) [mm]	3
Ölçü E4 [mm]	34
H ölçüsü [mm]	28
Ölçü H1 (profil ray kılavuzları) [mm]	8.5
Ölçü H2 (profil ray kılavuzları) [mm]	13
Ölçü H3 [mm]	20
Ölçü SW1 [mm]	2
Ölçü SW2 [mm]	7
