52-0 H &

Bosch Rexroth

52-0 H &

Kam makara raylar

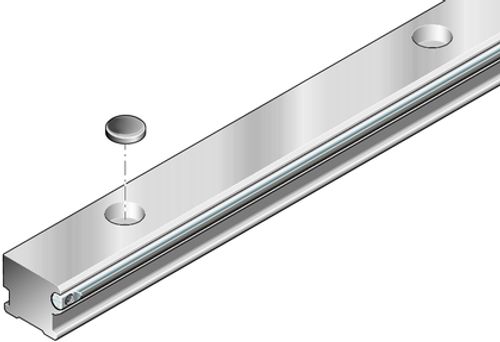

Kam makara rayı, HNS, Yapı boyutu 52, Alüminyum NRII, Delik yok Kam makara rayı şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 52
HNS yapı şekli: Genişlik = Yarım, Uzunluk = Normal, Yükseklik = Standart
Paslanmaz çelikten emniyetli şaftlara sahip, alüminyum kılavuz ray
Tespitleme 00: Yok
Kapak 00: Kapaksız
Delik yok
Kısmi parça sayısı: tek parçalı
Standart modelde ray

Yukarıdan vidalanabilir
Kapatma kapakları seçilebilir
DIN EN ISO 683-17/ EN 10088 standartlarına uygun paslanmaz çelik kilitlemeli şaftlar ile

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Kam makara kılavuzu
Anma boyutu [mm]	52
Malzeme	Alüminyum profil ve korozyona dayanıklı çelikten üretilmiş şaftlar
Kılavuz ray montajı	Üstten vidalanabilir
Lmax azami uzunluğa ilişkin not	3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
Çalışma sıcaklığı (min. … maks.)	- 20 °C ... + 80 °C
m kütlesi (kg/m) [kg/m]	3.5
Ağırlık [kg]	0
Önerilen ray uzunluğu (formül)	L = n• T‒ 4 mm
Maksimum çalışma sıcaklığı [°C]	+80
Minimum çalışma sıcaklığı [°C]	-20
T tipi kılavuz ray bölmesi [mm]	250
Ölçü A (profil ray kılavuzları) [mm]	42
Ölçü A1 (profil ray kılavuzları) [mm]	36
Ölçü A2 (profil ray sistemleri) [mm]	26
D ölçüsü [mm]	20
2. derece yüzey momenti ölçüsü, Y ekseni ly [mm⁴]	105926
2. derece yüzey momenti ölçüsü, Z ekseni lz [mm⁴]	111856
H ölçüsü [mm]	34
Ölçü H1 (profil ray kılavuzları) [mm]	19
Ölçü H2 (profil ray kılavuzları) [mm]	25.1
Ölçü L	3500
Ölçü S1 (profil ray kılavuzları) [mm]	11
Ölçü S2 [mm]	10
T ölçüsü [mm]	250
T1 min ölçüsü [mm]	20
Ölçü T1 s (profil ray kılavuzları [mm]	123
Direnç momenti ölçüsü, Y ekseni Wy [mm³]	5985
Direnç momenti ölçüsü, Z ekseni Wz [mm³]	5251
Ölçü L için dipnot	3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
