52-4 F &

Bosch Rexroth

52-4 F &

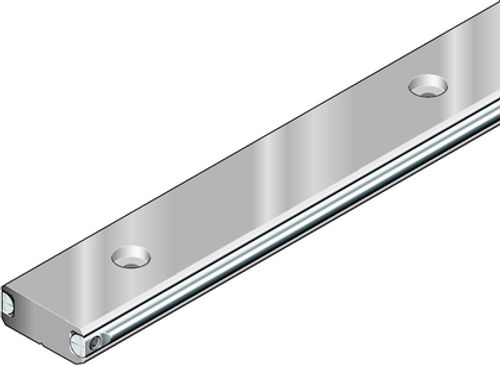

Kam makara raylar

Kam makara rayı, SNN, Yapı boyutu 52, Alüminyum NRII, Dörtlü delikler Kam makara rayı şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 52
SNN yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Düşük
Paslanmaz çelikten emniyetli şaftlara sahip, alüminyum kılavuz ray
Tespitleme MA: Yukarıdan vidalama
Kapak 00: Kapaksız
Dört kat delik sayısı
Kısmi parça sayısı: tek parçalı
Standart modelde ray

DIN EN ISO 683-17/ EN 10088 standartlarına uygun paslanmaz çelik kilitlemeli şaftlar ile

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Kam makara kılavuzu
Anma boyutu [mm]	52-4
Kılavuz ray montajı	Üstten vidalanabilir
Lmax azami uzunluğa ilişkin not	3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
Çalışma sıcaklığı (min. … maks.)	- 20 °C ... + 80 °C
m kütlesi (kg/m) [kg/m]	3.1
Ağırlık [kg]	0
Önerilen ray uzunluğu (formül)	L = n• T‒ 4 mm
Maksimum çalışma sıcaklığı [°C]	+80
Minimum çalışma sıcaklığı [°C]	-20
T tipi kılavuz ray bölmesi [mm]	62.5
Ölçü A (profil ray kılavuzları) [mm]	52
Ölçü A1 max (profil ray kılavuzları) [mm]	32
D ölçüsü [mm]	20
2. derece yüzey momenti ölçüsü, Y ekseni ly [mm⁴]	20750
2. derece yüzey momenti ölçüsü, Z ekseni lz [mm⁴]	91104
H ölçüsü [mm]	18
Ölçü H1 (profil ray kılavuzları) [mm]	7
Ölçü H2 (profil ray kılavuzları) [mm]	9
Ölçü L	3500
Ölçü S1 (profil ray kılavuzları) [mm]	11
Ölçü S2 [mm]	10
T ölçüsü [mm]	62.5
T1 min ölçüsü [mm]	20
Ölçü T1 s (profil ray kılavuzları [mm]	29.25
Direnç momenti ölçüsü, Y ekseni Wy [mm³]	2306
Direnç momenti ölçüsü, Z ekseni Wz [mm³]	3961
Ölçü L için dipnot	3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
