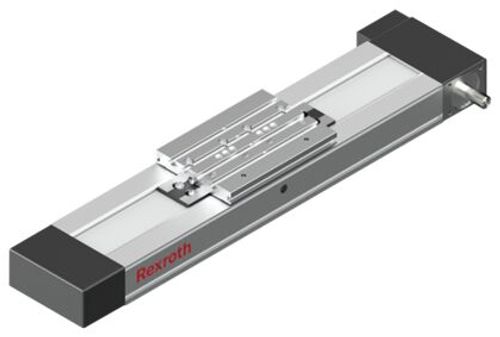

CKR-110-NN-1

Bosch Rexroth

CKR-110-NN-1

Kompakt modüller

CKR dişli kayış tahrik mekanizmasına sahip kompakt modüller, boyut 110 Dişli kayış tahrik mekanizmasına ve bilyalı ray kılavuzlarına sahip kompakt modüller, boyut 110, standart model

Dört farklı yağlama modeli
Öngerilimli dişli kayış
Akıllı dişli kayış kılavuzu iç parçaları korur
10000 mm'ye kadar büyük uzunluklar hayata geçirilebilir
Tekrar doğruluğu ±0,05 mm'ye kadar

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	CKR-110
Minimum hareket yolu smin [mm]	50
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	5
Lmax azami uzunluk [mm]	5500
Cgw kılavuz dinamik yük değeri [N]	32035
Mt dinamik burulma yük torku [Nm]	1057
ML dinamik uzunlamasına taşıma torku [Nm]	1361
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	396
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]	510
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]	240
Y yönünde azami dinamik yük Fy max [N]	5650
Z1 yönündeki maksimum dinamik yük Fz1 max [N]	12000
z2 yönünde maksimum dinamik yük Fz2 max [N]	12000
y ekseni ly için geçerli yüzey atalet momenti [cm⁴]	36.17
Z ekseni lz için geçerli yüzey atalet momenti [cm⁴]	361.0
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*	0 °C ... +40 °C
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*	40°C'en itibaren performans kayıpları
Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)	-10 °C ... +60 °C
Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)	Yoğuşma noktasının altına düşülmez
smin minimum hareket yoluna ilişkin not	Güvenli bir yağ dağılımı için gereken minimum hareket yolu.
Ağırlık [kg]	0
Ölçü A (profil ray kılavuzları) [mm]	110
H ölçüsü [mm]	50
Ölçü H1 (profil ray kılavuzları) [mm]	66

İndirmeler

e8278bcd-f4c8-4191-814e-9e557f6c5f27

Veri kağıdı

aab522f7-7543-4361-829c-e0961e645289

İşletim kılavuzu
