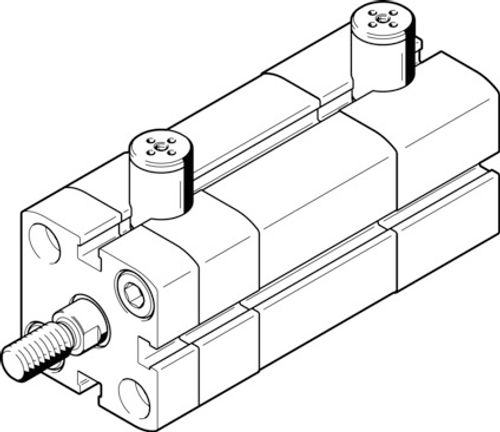

Kompakt silindir ADN-20- -EL- 548214

Festo

Kompakt silindir ADN-20- -EL- 548214

ADN-20- -EL-

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Strok	10 mm ... 300 mm
Piston çapı	20 mm
Piston mili diş ölçüsü	M8
Standarda dayalı	ISO 21287
Sönümleme	Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu	herhangi bir
Piston mili ucu	Dişi diş
Tasarım	Piston Piston mili Silindir boru
Konum algılama	yaklaşım sensörü için
Varyantlar	çift taraflı son konum kilitlemesi ile arka son konum kilitlemesi ile ön son konum kilitlemesi ile Uzatılmış piston mili erkek dişi Piston milinde özel diş Uzatılmış piston kolu Lazerle yazılmış tip levhası
Çalışma basıncı	0.25 MPa ... 1 MPa
Çalışma basıncı	2.5 bar ... 10 bar
Çalışma şekli	çift etkili
İşletim ortamı	ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not	Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK	2 - orta derece korozyona maruziyet
LABS uygunluğu	VDMA24364-B1/B2-L
Ortam sıcaklığı	-20 °C ... 80 °C
Son konumlarda darbe enerjisi	0.2 j
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş	141 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme	188 N
10 mm strok başına hareketli kütle ek yük	6 g
Montaj türü

Aksesuarlar

Kasıntı Alıcı 2062

FK-M8

Çatal mafsal 3111

SG-M8

Küresel mafsal 9255

SGS-M8

Ayak bağlantısı 537239

HNA-20

Flanş bağlantısı 537247

FNC-20

Hortum 197383

PUN-H-4X0,75-BL

Hortum 8048671

PUN-H-4X0,75-TBL

Hortum 197376

PUN-H-4X0,75-NT

İndirmeler

ADN_DNC_DCBC-E-EN

İşletme talimatları

Elektronik dokümantasyon kullanım koşulları

Ürün bilgisi

The right sensor for the drive

Ürün bilgisi

Standard cylinders ADN/AEN to ISO 21287

Ürün bilgisi

Operating conditions and standards in pneumatics

Ürün bilgisi

ADN: Quick Delivery

Ürün bilgisi

ADN: Quick Delivery (Spanish)

Ürün bilgisi

Dimension comparison ADVC/AEVC vs. ADN-S/AEN-S

Ürün bilgisi

PPS Flyer "Less is more."

Ürün bilgisi
