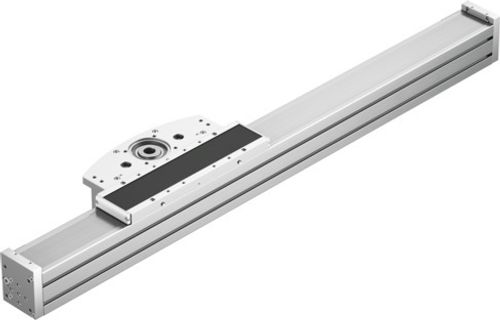

Bom ekseni / Konsol ekseni ELCC-TB-KF-90- - 8060573

Tahrik pinyonu etkin çap	50.93 mm
Çalışma stroku	50 mm ... 2000 mm
Boyut	90
Strok rezervi	0 mm ... 2000 mm
Dişli kayış bölümleme	5 mm
Montaj konumu	herhangi bir
Kılavuz	Bilyalı rulman yatağı
Tasarım	Elektromekanik konsol ekseni
Sembol	00991210
Maks. ivmelenme	30 m/sn²
Maks. hız	5 m/sn
Tekrarlama hassasiyeti	±0,05 mm
Korozyon direnci sınıfı KBK	0 - korozyona maruziyet yok
LABS uygunluğu	VDMA24364 Zone III
Koruma türü	IP20
Ortam sıcaklığı	-10 °C ... 60 °C
2. derece alan momentleri Iy	2667900 mm⁴
2. derece alan momentleri Iz	2049490 mm⁴
Maks. tahrik torku	33 Nm
Maks. kuvvet Fy	13957 N
Maks. kuvvet Fz	13523 N
Maks. moment Mx	167 Nm
Maks. moment My	1300 Nm
Maks. moment Mz	1233 Nm
Maks. besleme kuvveti Fx	1200 N
Metre strok başına kütle atalet momenti JH	62.9 kgcm²
Kg yük başına kütle atalet momenti JL	6.5 kgcm²
Kütle atalet momenti JO	55.2 kgcm²
Besleme sabiti	160 mm/dev
Referans hizmet ömrü	5000 km
Yağlama aralığı güzergaha bağlıdır	1000 km
İkinci bir tahrik kafası ile 0 mm strokta hareketli kütle	9208 g
0 mm strokta hareketli kütle	5487 g
10 mm strok başına hareketli kütle ek yük	97 g
İlave kızak ağırlığı	2997 g
0 mm strokta temel ağırlık	15713 g
10 mm strok başına ek ağırlık	97 g
İkinci bir tahrik kafası ile 0 mm strokta temel ağırlık	22431 g
Kapak malzemesi	Dövme alüminyum alaşım, anodize
Profil malzemesi	Dövme alüminyum alaşım, anodize
Malzeme hakkında not	RoHS uyumlu
Tahrik kafası malzemesi	Dövme alüminyum alaşım, eloksallı
Kılavuz rayı malzemesi	Rulmanlı çelik, Corrotect kaplamalı
Gövde malzemesi	yüksek alaşımlı paslanmaz çelik
Kızak malzemesi	Alimünyum döküm, eloksallı
Dişli kayış tutma elemanı malzemesi	Dövme alüminyum alaşım, eloksallı
Dişli kayış malzemesi	Cam kordonlu ve naylon kaplı polikloropren Çelik kordlu ve tekstil kaplamalı poliüretan Çelik kordlu poliüretan
