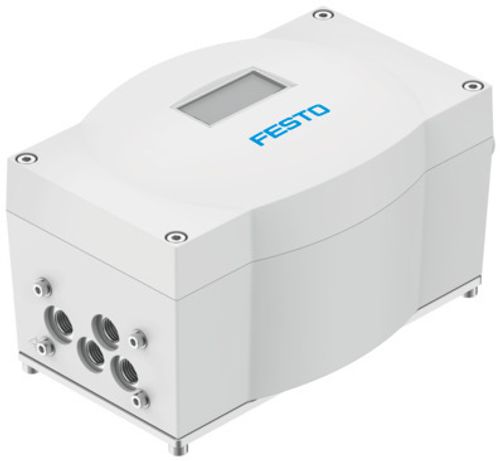

| Tasarım | dijital, elektro-pnömatik konum kontrolü |
| Çalışma şekli | çift etkili |
| Tasarım özellikleri | Emniyet konumu -pnömatik çıkış 4 tahliye edilmiş
Emniyet konumu - basınçlı pnömatik çıkış 2 |
| Montaj konumu | herhangi bir |
| Montaj türü | aksesuarlarla |
| Yol ölçüm sisteminin ölçüm prensibi | Potansiyometre |
| Gösterge | 7 segmentl,
LCD ekran
arka plan aydınlatması ile |
| Ayar seçenekleri | ekran ve butonlar aracılığıyla |
| Ölü bölgenin boyutu | 0.5 % ... 10 % |
| Çalışma basıncı | 0.3 MPa ... 0.8 MPa |
| Çalışma basıncı | 3 bar ... 8 bar |
| Çalışma basıncı | 43.5 psi ... 116 psi |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün değil |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 130 l/dak |
| Pnömatik bağlantı | G1/8 |
| Nominal çalışma gerilimi DC | 24 V |
| Çalışma gerilimi aralığı DC | 21.6 V ... 26.4 V |
| Maks. akım tüketimi | 600 mA |
| Ters polarite koruması | çalışma voltajı bağlantıları için |
| Bağlantı direnci | ≤80 kOhm |
| Analog girişler, sinyal aralığı | 0 - 10 V
0 - 20 mA
4 - 20 mA |
| Analog girişler, maks. Kontrol aralığı | 0 - 24 mA
0 - 11 V |
| Analog girişler, 25 °C'de doğrusallık hatası | % 0,5 |
| Analog girişler, sıcaklık katsayısı | <0.02 %FS/K |
| Analog girişler, çözünürlük | 16 bit |
| Analog girişler, aşırı yük dayanımı | evet |
| Analog girişler, galvanik izolasyon | hayır |
| Analog çıkışlar, sinyal aralığı | 4 - 20 mA |
| Analog çıkışlar, maks. yük direnci | ≤600 Ohm |
| Analog çıkışlar, 25°C'de doğrusallık hatası | %0,5 |
| Analog çıkışlar, sıcaklık katsayısı | <0.02 %FS/K |
| Analog çıkışlar, çözünürlük | 12 bit |
| Analog çıkışlar, ters polarite koruması | evet |
| Analog çıkışlar, kısa devre dayanımı | evet |
| Analog çıkışlar, aşırı yük dayanımı | evet |
| Analog çıkışlar, galvanik izolasyon | hayır |
| Karakteristik eğri girişler | IEC 61131-2'ye göre, tip 3 |
| Anahtarlama girişi | PNP
NPN |
| Dijital girişler, ters polarite koruması | evet |
| Dijital girişler, elektriksel izolasyon | evet, optokuplör |
| Dijital çıkışlar, ters polarite koruması | evet |
| Anahtarlama çıkışı | 3 x PNP veya 3 x NPN değiştirilebilir |
| Dijital çıkışlar, çıkış akımı | 100 mA |
| Dijital çıkışlar, kısa devre dayanımı | evet |
| Dijital çıkışlar, aşırı yük dayanımı | evet |
| Dijital çıkışlar, elektriksel izolasyon | evet, optokuplör |
| Elektrik bağlantısı 1, işlev | 3x dijital çıkış
Analog çıkış
Analog giriş
Dijital giriş
Güç kaynağı
Güç kaynağı yükü |
| Elektrik bağlantısı 1, bağlantı türü | Terminal şeridi |
| Elektrik bağlantısı 1, bağlantı teknolojisi | Vidalı terminal |
| Elektrik bağlantısı 1, kutup/damar sayısı | 13 |
| Elektrik bağlantısı 1, sıkma torku | 0.6 Nm |
| Elektrik bağlantısı 1, kablo kesiti | <1.5 mm² |
| Elektrik bağlantısı 2, işlev | harici yer değiştirme/açı sensörü |
| Elektrik bağlantısı 2, bağlantı türü | Terminal şeridi |
| Elektrik bağlantısı 2, bağlantı teknolojisi | Vidalı terminal |
| Elektrik bağlantısı 2, kutup/damar sayısı | 3 |
| Elektrik bağlantısı 2, sıkma torku | 0.6 Nm |
| Elektrik bağlantısı 2, kablo kesiti | <1.5 mm² |
| Kablo bağlantısı | Elektrik bağlantısı 2 için M12x1,5
Elektrik bağlantısı 1 için M20x1,5 |
| İzin verilen kablo çapı | Elektrik bağlantısı 2 için 3 - 6,5 mm
Elektrik bağlantısı 1 için 7 - 13 mm |
| Maks. kablo uzunluğu | Elektrik bağlantısı 2 için 3 m
Elektrik bağlantısı 1 için 30 m |
| Ortam sıcaklığı | -5 °C ... 60 °C |
| Depolama sıcaklığı | -20 °C ... 60 °C |
| Bağıl nem | % 5 - 95
yoğuşmayan |
| Koruma türü | IP65 |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
EN 60068-2-29'a göre |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
EN 60068-2-6'ya göre |
| Kirlenme derecesi | 3 |
| Ruhsat | RCM işareti |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Gövde malzemesi | PC takviyeli |
| Kontrol camı malzemesi | PC |
| Taban plakası malzemesi | Dövme alüminyum alaşım, eloksallı |
| Mil malzemesi | yüksek alaşımlı paslanmaz çelik |
| Kaplin malzemesi | yüksek alaşımlı paslanmaz çelik |
| Vida malzemesi | yüksek alaşımlı paslanmaz çelik |
| Sızdırmazlık elemanları malzemesi | NBR |
| Kablo bağlantısı malzemesi | PA |
| Kör tapa malzemesi | PA |
| LABS uygunluğu | VDMA24364-B2-L |
| Malzeme hakkında not | RoHS uyumlu |
| Ürün ağırlığı | 970 g |
| Ölçüler G x U x Y | 190mm x 105mm x 130mm |
