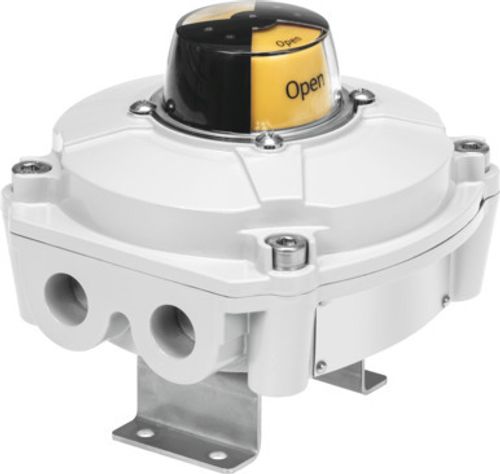

| Tasarım | köşeli |
| Standarda dayalı | EN 60947-5-2
ISO 5211
VDI/VDE 3845 |
| Ruhsat | RCM işareti |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB patlamaya karşı koruma direktifine (ATEX) göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
UK EX düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Patlamaya karşı koruma | Zone 1 (ATEX)
Bölge 1 (CN)
Bölge 1 (UKEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 21 (BR)
Bölge 21 (CN)
Zone 21 (IEC-EX)
Bölge 21 (UKEX)
Zone 22 (ATEX) |
| ATEX kategorisi, gaz | II 2G |
| Ex ateşleme koruma sınıfı | Ex db IIC T6 Gb |
| ATEX kategorisi, toz | II 2D |
| Ex ateşleme koruma sınıfı, toz | Ex tb IIIC T...°C Db |
| AB dışında patlamaya karşı koruma onayı | EPL Db (BR)
EPL Db (CN)
EPL Db (GB)
EPL Db (IEC-EX)
EPL Gb (CN)
EPL GB (GB) |
| Ex ortam sıcaklığı | -20°C <= Ta <= +60°C |
| Maks. yüzey sıcaklığı | 75 °C |
| Sertifikayi düzenleyen kuruluş | 18-GA4BO-0516X
18-GA4BO-0517X
DNV 16.0067X
FTZU 15 ATEX 0095X
GYJ16.1497X
GYJ23.1167X |
| Malzeme hakkında not | RoHS uyumlu |
| Safety Integrity Level (SIL) | SIL 2 |
| Ölçüm prensibi | endüktif |
| Ortam sıcaklığı | -20 °C ... 60 °C |
| Anahtarlama çıkışı | temassız 2 telli |
| Anahtarlama elemanı işlevi | Normalde açık kontak |
| Maks. çıkış akımı DC | 4 mA ... 100 mA |
| Gerilim düşüşü | ≤5 V |
| Minimum yük akımı | 4 mA |
| Artık akım | 0 mA ... 1 mA |
| Çalışma gerilimi aralığı DC | 5 V ... 60 V |
| Ters polarite koruması | tüm elektrik bağlantıları için |
| Mikro şalter tipi | P&F NBB3-V3-Z4 |
| Elektrik bağlantısı | 10 kutuplu
Vidalı terminal |
| Bağlanabilir iletken nominal kesiti | 0.25 mm² ... 2.5 mm² |
| Kablo bağlantısı | 1/2 NPT |
| Montaj türü | VDI/VDE 3845'e göre |
| Pozisyoner ve pozisyon sensörü için bağlantı noktası standarda uygundur | VDI/VDE 3845 boy AA 1 |
| Montaj konumu | herhangi bir |
| Ürün ağırlığı | 1700 g |
| Gövde rengi | gümüş |
| Gövde malzemesi | Alüminyum döküm, boyalı |
| Sızdırmazlık elemanları malzemesi | NBR |
| Mil malzemesi | yüksek alaşımlı paslanmaz çelik |
| Vida malzemesi | yüksek alaşımlı paslanmaz çelik |
| Montaj braketi malzemesi | yüksek alaşımlı paslanmaz çelik |
| Gösterge malzemesi | PC |
| Segman malzemesi | yüksek alaşımlı paslanmaz çelik |
| Disk malzemesi | yüksek alaşımlı paslanmaz çelik |
| Konum göstergesi | sarı / kırmızı |
| Açı algılama ayar aralığı | 0 drc ... 90 drc |
| Depolama sıcaklığı | -20 °C ... 60 °C |
| Koruma türü | IP67 |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| LABS uygunluğu | VDMA24364 Zone III |
| Kirlenme derecesi | 3 |
