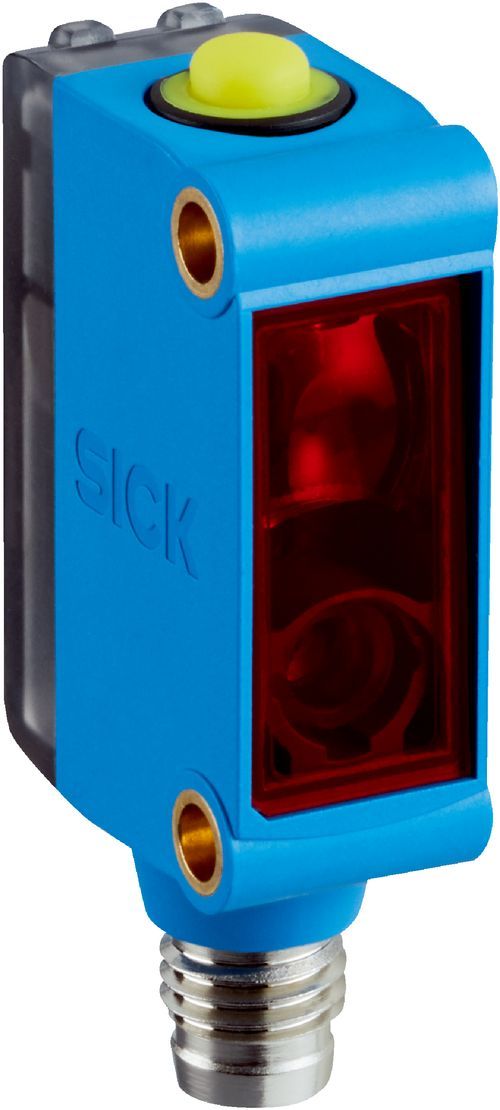

KTM-LP22181P

Sick

KTM-LP22181P

Kontrast sensörleri

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Boyutlar ( G x Y x D)	12 mm x 31,5 mm x 21 mm
Algılama mesafesi	≤ 50 mm
Algılama genişliği toleransı	± 30 mm
Gövde yapısı	Küçük
Işık kaynağı	Lazer, kırmızı ¹⁾
Lazer sınıfı	I
Dalga uzunluğu	680 nm
Işık çıkışı	Uzun cihaz tarafı
Işık demet çapı	Ø 1,7 mm (50 mm)
Işık noktası konumu	Yuvarlak
Alım filtreleme	Yok
Maks. hat hızı	10 m/s ²⁾
Ayarlama	Öğretme tuşu
Öğretme çalışması	Statik/dinamik 2 noktalı öğretme + benek yakını ET: dinamik öğretme
Besleme Gerilimi	10 V DC ... 30 V DC
Sinyal taşıma	≤ 5 V_ss ¹⁾
Akım tüketimi	< 35 mA ²⁾
Anahtarlama frekansı	4 kHz ³⁾
Tepki süresi	125 µs ⁴⁾
Jitter	57 µs
Doğruluk	0,08 mm
Anahtarlama çıkışı	PNP
Anahtarlama çıkışı (gerilim)	PNP: YÜKSEK = U_V ≤ 2 V / LOW yaklaşık 0 V
Anahtarlama tipi	Aydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.	100 mA ⁵⁾
Giriş, dinamik öğretme (ET)	PNP: Teach: U = 10,8 V ... < U_V PNP: Çalıştır: U < 2 V veya açık
Hafıza süresi (ET)	250 ms
Süre kademesi	Yok
Bağlantı tipi	4 pinli M8 erkek konnektör
Koruma sınıfı	III
Koruma devreleri	U_V kutup değiştirme korumalı bağlantılar Çıkış Q kısa devre korumalı Parazitlenme palsini engelleme
Koruma sınıfı	IP67
Ağırlık	Yakl. 11 g
Gövde malzemesi	ABS
Malzeme, optik	PMMA
Gösterge	Gösterge LED'i yeşil: durum göstergesi Gösterge LED'i sarı: anahtarlama çıkışı Q durumu
Çalışma ortamı sıcaklığı	–20 °C ... +45 °C
Depo ortam sıcaklığı	–40 °C ... +70 °C
Şok yüklenmesi	IEC 60068 uyarınca
UL-dosya no.	E181493
Bağlantı tipi	4 pinli M8 erkek konnektör
Bağlantı düzeni
BN 1	+ (L+)
WH 2	ET
BU 3	- (M)
BK 4	Q
ECLASS 5.0	27270906
ECLASS 5.1.4	27270906
ECLASS 6.0	27270906
ECLASS 6.2	27270906
ECLASS 7.0	27270906
ECLASS 8.0	27270906
ECLASS 8.1	27270906
ECLASS 9.0	27270906
ECLASS 10.0	27270906
ECLASS 11.0	27270906
ECLASS 12.0	27270906
ETIM 5.0	EC001820
ETIM 6.0	EC001820
ETIM 7.0	EC001820
ETIM 8.0	EC001820
UNSPSC 16.0901	39121528
