| Boyut | 100 |
| Sembol | 00995693 |
| Koruma türü | IP40 |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 200 l/dak |
| Akış kontrol aralığı | 4 l/dak ... 200 l/dak |
| Akış yönü | tersine çevrilemez |
| Nominal çalışma basıncı | 0.3 MPa |
| Nominal çalışma basıncı | 3 bar |
| Nominal çalışma basıncı | 43.5 psi |
| Çalışma basıncı | 0.1 MPa ... 0.6 MPa |
| Çalışma basıncı | 1 bar ... 6 bar |
| Aşırı yük basıncı | 0.8 MPa |
| Aşırı yük basıncı | 8 bar |
| Aşırı yük basıncı | 116 psi |
| Patlama basıncı | 1.8 MPa |
| Patlama basıncı | 18 bar |
| Patlama basıncı | 261 psi |
| Akış değeri doğruluk | ± (%2 o.m.v. + %1 FS) |
| Tekrarlama hassasiyeti akış hızı değeri | ± (%0,25omv + %0,25FS) |
| Analog çıkışın doğruluğu ±% FS olarak | 0.5 %FS |
| İzin verilen maksimum sızıntı | 0.6 l/sa |

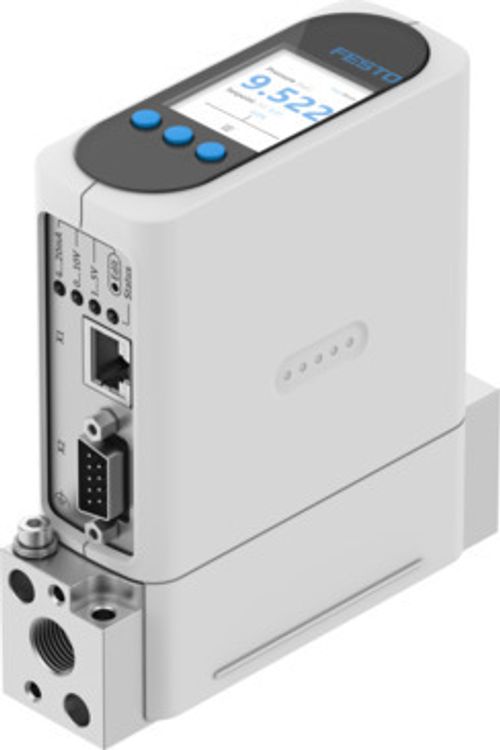

| Valf fonksiyonu | 2 yollu oransal akış kontrol valfi |
| Nominal genişlik | 6 mm |
| Çalıştırma türü | elektrikli |
| Pnömatik bağlantı 1 | Dişi diş G1/4 |
| Pnömatik bağlantı 2 | Dişi diş G1/4 |
| Ortam | Argon
ISO 8573-1:2010 [5:3:1] uyarınca basınçlı hava
Karbon dioksit
Oksijen
Azot |
| Akışkan ile ilgili not | Yağlı işletim mümkün değil |
| Çevre koşulları | IEC 60601-1'e göre oksijen bakımından zengin ortamlarda kullanım için uygun değildir
mümkün olduğunca temiz ortam havası
kuru |
| Nominal kullanım yüksekliği | <= 2000 m ASL (> 79,5 kPa) |
| Maks. kurulum yüksekliği | 2000 m |
| İşletim ortamı | Argon
ISO 8573-1:2010 [5:3:1] uyarınca basınçlı hava
Karbon dioksit
Oksijen
Azot |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün değil
maksimum parçacık boyutu 10 µm |
| Bağıl nem | % 0 - 90
yoğuşmayan |
| Basınç altında çiy noktası | -20 °C |
| Devreye girme süresi | 100% |
| Akışkan sıcaklığı | 5 °C ... 40 °C |
| Ortam sıcaklığı | 5 °C ... 40 °C |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Nominal çalışma gerilimi DC | 24 V |
| Çalışma gerilimi aralığı DC | 12 V ... 24 V |
| Maks. elektrik güç tüketimi | 8.5 W |
| Elektrik bağlantısı 1, işlev | İletişim |
| Elektrik bağlantısı 1, bağlantı türü | Soket |
| Elektrik bağlantısı 1, bağlantı teknolojisi | RJ45 |
| Elektrik bağlantısı 1, kutup/damar sayısı | 8 |
| Elektrik bağlantısı 2, işlev | Analog giriş
İletişim
Güç kaynağı |
| Elektrik bağlantısı 2, bağlantı türü | Soket |
| Elektrik bağlantısı 2, bağlantı teknolojisi | Sub-D |
| Elektrik bağlantısı 2, kutup/damar sayısı | 9 |
| Nominal değer | 4 - 20 mA
0 - 10 V
1 - 5 V
Modbus |
| Diyagnoz fonksiyonu | LED üzerinden gösterge |
| Gösterge türü | LED
TFT rengi |
| Analog giriş sinyal aralığı | 0 - 5 V
0 - 10 V
0 - 20 mA |
| Analog çıkış sinyal aralığı | 0 - 10 V
1 - 5 V
4 - 20 mA |
| Ters polarite koruması | çalışma voltajı bağlantıları için |
| Ürün ağırlığı | 630 g |
| Ortamla temas eden malzemeler | Dövme alüminyum alaşım, anodize
EPDM
Epoksi
FPM
PA takviyeli
Silikon
Silikon nitrür
yüksek alaşımlı paslanmaz çelik |
| Sızdırmazlık elemanları malzemesi | EPDM
FPM |
| Gövde malzemesi | Eloksallı alüminyum
PA takviyeli
PC
POM |
| Malzeme hakkında not | RoHS uyumlu |
| Ölçüler G x U x Y | 116 mm x 38 mm x 124 mm |
| Montaj türü | Geçiş deliği aracılığıyla direkt sabitleme
Montaj plakası, vidalı
aksesuarlarla birlikte montaj rayında
vidalanarak sabitlenmiş
M4 vida için geçiş deliği ile |
| Montaj konumu | herhangi bir |
| Ruhsat | C-tick
RCM işareti
c UL us - Listelenmiş (OL) |
| Karşılık geldiği norm | IEC 61010-1 |
| KC işareti | KC-EMC |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Sertifikayi düzenleyen kuruluş | UL E322346 |
| LABS uygunluğu | VDMA24364 Zone III |
| Standartlara göre yüzey temizliği raporu | ASTM G 63
ASTM G 93
ASTM G 94
CGA G 4.1
EIGA IGC 33/06/E
ISO 15001 |
