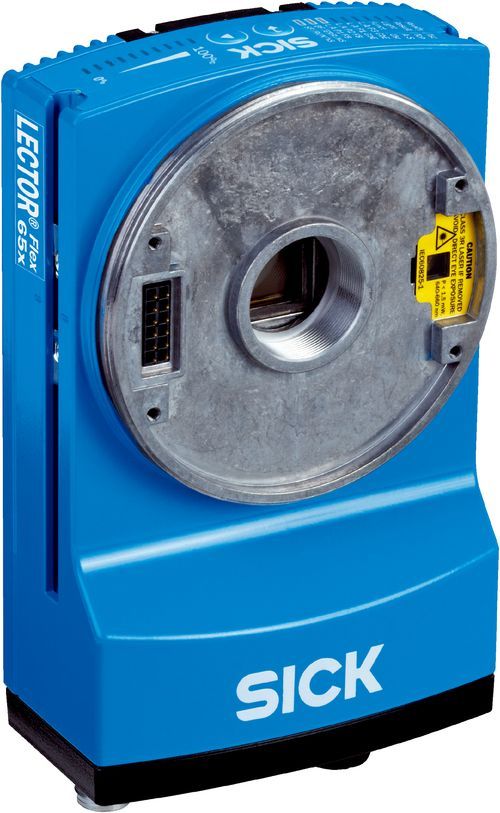

| Varyant | Temel cihaz |
| Optik odak | Ayarlanabilir odak (manüel) |
| Sensör | CMOS matris sensörü, gri ton değeri |
| Sensör çözünürlüğü | 2.048 px x 2.048 px |
| Aydınlatma | Aksesuar olarak ayrı sipariş edilir |
| Hizalama yardımı | Lazer, kırmızı, 630 nm ... 680 nm |
| Lazer sınıfı | 1, 21 CFR 1040.10 ve 1040.11'e uygundur; istisnası: 8 Mayıs 2019 tarihli "Lazer Uyarısı No. 56"da açıklandığı gibi IEC 60825-1 Ed.3 ile uyumluluk (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) |
| Lens arabirimi | C-Mount |
| Optik format | 1″ |
| Bilgi | Aksesuar olarak ayrı sipariş edilir |
| Tarama frekansı | 40 Hz, 4 megapiksel çözünürlüğünde |
| Kod çözünürlüğü | ≥ 0,1 mm 1) |
| Bağlantı tipi | 1 x M12, 17-pinli erkek konnektör (seri, CAN, G/Ç, güç kaynağı) 1 x M12, 8 pinli dişi konnektör (Ethernet, 1 GBit/s) 1 x M8, 4 pinli dişi konnektör (USB) 2 x M12, 4 pinli dişi konnektör (Ethernet, 100 mBit/s) |
| Besleme Gerilimi | 24 V DC, ± 20 % |
| Güç tüketimi | Typ. 20 W, ± 20 % |
| Çıkış akımı | ≤ 100 mA |
| Gövde malzemesi | Alüminyum döküm |
| Gövde rengi | Açık mavi (RAL 5012) |
| Ön cam materyali | Plastik (Aksesuar olarak ayrı sipariş edilir) Cam (Aksesuar olarak ayrı sipariş edilir) |
| Koruma sınıfı | IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) |
| Koruma sınıfı | III |
| Elektrik güvenliği | EN 60950-1 (2011-01) |
| Ağırlık | 635 g |
| Boyutlar (U x G x Y) | 142 mm x 89 mm x 46 mm 1) |
| MTBF | 100.000 h |
| Okunabilen kod yapıları | 1D kodlar, Stacked, 2D kodlar |
| Barkod tipleri | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post |
| 2B kod tipleri | Data matris ECC200, GS1 Data-Matrix, MaxiCode, QR kod |
| Stacked kod türleri | PDF417 |
| Kod kalitesi | ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004'e göre |
| Dahili resim hafızası | 512 MB |
| Ethernet | ✔ , TCP/IP |
| Fonksiyon | Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü, FTP (görüntü aktarımı) |
| Veri aktarma hızı | 10/100/1.000 Mbit/s |
| PROFINET | ✔ |
| Fonksiyon | PROFINET Single Port, PROFINET Dual Port |
| EtherNet/IP™ | ✔ |
| Veri aktarma hızı | 10/100/1.000 Mbit/s |
| Seri | ✔ , RS-232, RS-422 |
| Fonksiyon | Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü |
| Veri aktarma hızı | 0,3 kBaud ... 115,2 kBaud |
| CAN | ✔ |
| Fonksiyon | SICK CAN sensör ağı CSN (CAN Controller/CAN Device, Multiplexer/sunucu) |
| Veri aktarma hızı | 20 kbit/s ... 1 Mbit/s |
| PROFIBUS DP | ✔ |
| Haberleşme tipi | Harici fieldbus haberleşme modülü ile opsiyonel CDF600-2 |
| Dijital girişler | 4 (“Sensör 1”, “Sensör 2”, CDB650/CDM420 içindeki opsiyonel parametre hafızası CMC600 üzerinden 2 giriş) |
| Ayarlanabilir girişler | Enkoder girişi, Harici tetik |
| Dijital çıkışlar | 6 (CDB650:“Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4”, CMC600 ya da CDM420 üzerinden 2 harici çıkış yolu: “Sonuç 1”, “Sonuç 2”, CMC600 üzerinden 2 harici çıkış yolu veya açık uçlu kablo: “Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4”) |
| Ayarlanabilir çıkışlar | Okundu onayı, Dış aydınlatma kontrolü, serbest şekilde konfigüre edilebilir çıktı durumu, “Cihaz hazır” |
| Okuma aralığı | Dijital girişler, serbest çalışma, seri arayüz, Ethernet, CAN, Otomatik tetikleme, Sunuş modu |
| Optik göstergeler | 21 LEDs (10 x durum göstergesi, 10 x LED bar tipi gösterge, 1 yeşil geri bildirim noktası) |
| Akustik göstergeler | Beeper/Buzzer (kapatılabilir, bir sonucu işaret etmek için fonksiyonlarla donatılabilir) |
| Çalışma elemanları | 2 tuş (seçme ve başlatma/durdurma fonksiyonları) |
| Operatör arayüzü | Web sunucu |
| Konfigürasyon yazılımı | SOPAS ET |
| Hafıza kartı | MicroSD hafıza kartı (flash kart), maks. 16 GB, isteğe bağlı |
| Veri depolama ve çağırma | MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı |
| Enkoder frekansı | Max. 1 kHz |
| Harici aydınlatmanın kumandası | Dijital çıkış üzerinden (maks. 24 V tetikleyicisi) veya dış aydınlatma konnektörü ile |
| Elektromanyetik uyumluluk (EMV) | EN 61000-6-2:2005-08 / EN 61000-6-3 (2007-01) |
| Titreşim dayanımı | EN 60068-2-6:2008-02 |
| Darbe dayanımı | EN 60068-2-6 |
| Çalışma ortamı sıcaklığı | 0 °C ... +50 °C |
| Depolama sıcaklığı | –20 °C ... +70 °C |
| İzin verilen rölatif nem | 90 %, yoğuşmasız |
| Ortam ışığına dayanıklılık | 2.000 lx, kod üzerinde |
| ECLASS 5.0 | 27280103 |
| ECLASS 5.1.4 | 27280103 |
| ECLASS 6.0 | 27280103 |
| ECLASS 6.2 | 27280103 |
| ECLASS 7.0 | 27280103 |
| ECLASS 8.0 | 27280103 |
| ECLASS 8.1 | 27280103 |
| ECLASS 9.0 | 27280103 |
| ECLASS 10.0 | 27280103 |
| ECLASS 11.0 | 27280103 |
| ECLASS 12.0 | 27280103 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| UNSPSC 16.0901 | 43211701 |
