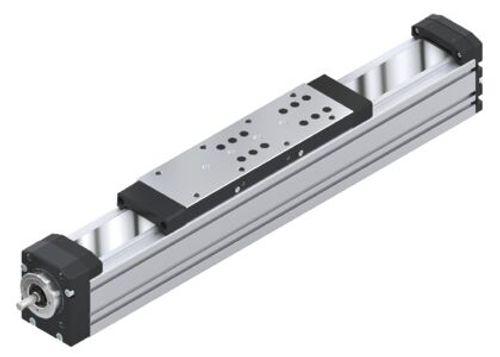

LINIER MODÜL MKK-165-NN-2

Bosch Rexroth

LINIER MODÜL MKK-165-NN-2

Lineer modüller

Bilyalı vidalı tahrik mekanizmasına sahip MKK lineer modüller, boyut 165 Bilyalı vidalı tahrik mekanizmasına ve bilyalı ray kılavuzlarına sahip MKK lineer modüller, boyut 165, standart model

Bilyalı ray kılavuzu ve hassas bilyalı vidalı tahrik mekanizması olan doğrusal hareket modülleri
5400 mm uzunluğa kadar beş boyda temin edilebilir
Tekrar doğruluğu ±0,005 mm'ye kadar
Bilyalı ray kılavuzu ve bilyalı vidalı tahrik mekanizması bir kapak çıtası ile korunur (MKK-165'te körük kapağı)
Büyük montaj uzunluklarında yüksek hızları gerçekleştirmek için mil desteği. Yatay montaj konumu için uygundur (MKK-080, MKK-110 ve MKK-140 için, ürün nesli 3)
Rexroth bilyalı ray kılavuzu sistemi ve Rexroth hassas bilyalı vidalı tahrik mekanizması için iki taraftan merkezi yağlama olanağı; merkezi yağlama yalnızca manuel gres pompası ile gresleme için uygundur
Merkezi yağlama sistemlerine bağlantı için özel yağlama modeli (yalnızca 3. ürün nesli için)
Boşluksuz silindir şeklinde tekli somun ile yuvarlamalı modelde Rexroth hassas bilyalı vidalı tahrik mekanizması, tolerans sınıfı 7, 40 mm'ye kadar hatveler
Ek parçalar tabla bölümüne T-oluklar veya vida dişi delikleri üzerinden sabitlenir
Korozyona dayanıklı kaplamaya sahip bilyalı ray ve bilyalı vidalı mil, korozyona dayanıklı çelikten bilyalı kızak (sadece 3. ürün nesli için)
Mutlak uzunluk ölçüm sistemi IMS-A doğrudan kılavuz sistemine entegre edilmiştir (MKK-080, MKK-110 ve MKK-140 için, ürün nesli 3)
Flanş ve kaplin ya da kayışlı yardımcı transmisyon üzerinden motor montajı
Multiturn-vericiye, 1 kablolu veya 2 kablolu bağlantılı ve tutma frenli ve tutma frensiz servo motor
Manyetik alan sensörleri ek montaj parçaları gerekmeden doğrudan profil gövdesine monte edilebilir (sadece 3. ürün nesli için)
Endüktif veya mekanik şalter, kablo kanalı, Priz-Soket ve uzatma kablosu
Bağlantı ve sıkıştırma elemanları için geniş aksesuar yelpazesi
Kolay işletime alma için teknik parametreleri içeren tip etiketi

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	MKK-165-NN-2
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	1.47
Lmax azami uzunluk [mm]	4000
Cgw kılavuz dinamik yük değeri [N]	84100
Cfb sabit yatak dinamik yük değeri [N]	29000
Cbs bilyalı vidalı tahrik mekanizması dinamik yük değeri [N]	54000
Mt dinamik burulma yük torku [Nm]	1803
ML dinamik uzunlamasına taşıma torku [Nm]	5130
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	340
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]	1266
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]	2538
Y yönünde azami dinamik yük Fy max [N]	41400
Z1 yönündeki maksimum dinamik yük Fz1 max [N]	41400
z2 yönünde maksimum dinamik yük Fz2 max [N]	21000
y ekseni ly için geçerli yüzey atalet momenti [cm⁴]	2479
Z ekseni lz için geçerli yüzey atalet momenti [cm⁴]	3504
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*	0 °C ... 40 °C
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*	40°C'en itibaren performans kayıpları
Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)	-10 °C ... 60 °C
Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)	Yoğuşma noktasının altına düşülmez
Ağırlık [kg]	0

İndirmeler

ffa81399-0efc-4879-858c-7c82af7fd27a

Veri kağıdı

R320103169_2020_08_DE_LMG3_Media.pdf

İşletim kılavuzu
