LINIER MODÜL MKR-145-NN-3 | SECA Mühendislik

Bosch Rexroth

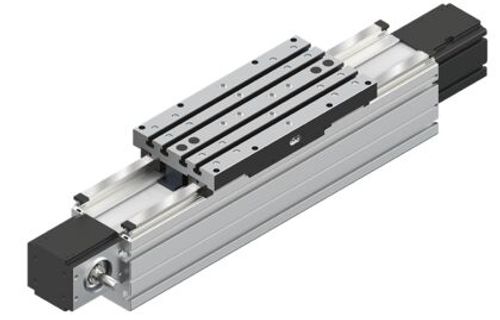

LINIER MODÜL MKR-145-NN-3

Lineer modüller

Dişli kayış tahrikli doğrusal modüller MKR, boyut 145 Dişli kayış tahrik mekanizmasına ve bilyalı ray kılavuzlarına sahip doğrusal modüller MKR, boyut 145, standart model

İki bilyalı ray kılavuzu ve dişli kayış tahrik mekanizmasına sahip doğrusal hareket modülü
Yüksek tork yüklenebilirliği ve yüksek hızlar için
Kapak çıtalı Rexroth bilyalı ray kılavuzuna sahip sert alüminyum profil ana gövdesi.
Büyük sertlik ve yüksek tahrik torkları için mümkün olan en büyük genişlik için yüksek performans tipi dişli kayış
Rexroth bilyalı ray kılavuzunun iki taraftan merkezî yağlama olanağı (sadece manuel gres pompası ile gresleme için uygundur)
Diğer lineer sistemler ve bağlantı elemanları ile kolay kombinasyon için, ana gövde profilinde de merkezleme delikleri
Standart olarak manyetik alan sensörleri için entegre anahtarlama mıknatıslı
Bağlantı şaftları, bağlantı ve sıkıştırma elemanları için geniş aksesuar yelpazesi
Kolay işletime alma için parametresi içeren tip etiketi
Tabla bölümü aracılığıyla her iki taraftan (gresle yağlama veya yağla yağlama gibi) merkezî yeniden yağlama seçeneği sayesinde düşük maliyetli bakım
T oluklarının yanı sıra merkezleme deliklerine sahip tabla bölümü
Hafif ön gerilmeli (öngerilme sınıfı: C1) bilyalı kılavuz kızağı
6000 mm'ye kadar büyük uzunluklar hayata geçirilebilir

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	MKR-145-NN-3
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	5
Lmax azami uzunluk [mm]	6000
Cgw kılavuz dinamik yük değeri [N]	121190
Mt dinamik burulma yük torku [Nm]	7030
ML dinamik uzunlamasına taşıma torku [Nm]	17630
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	2500
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]	6300
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]	7200
Y yönünde azami dinamik yük Fy max [N]	49400
Z1 yönündeki maksimum dinamik yük Fz1 max [N]	49400
z2 yönünde maksimum dinamik yük Fz2 max [N]	43200
y ekseni ly için geçerli yüzey atalet momenti [cm⁴]	3549
Z ekseni lz için geçerli yüzey atalet momenti [cm⁴]	3046
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*	0 °C ... 40 °C
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*	40°C'en itibaren performans kayıpları
Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)	-10 °C ... 60 °C
Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)	Yoğuşma noktasının altına düşülmez
Ağırlık [kg]	0

İndirmeler

ffa81399-0efc-4879-858c-7c82af7fd27a

Veri kağıdı

226f6539-051a-4118-a789-4d16ef1ddbd5

İşletim kılavuzu
