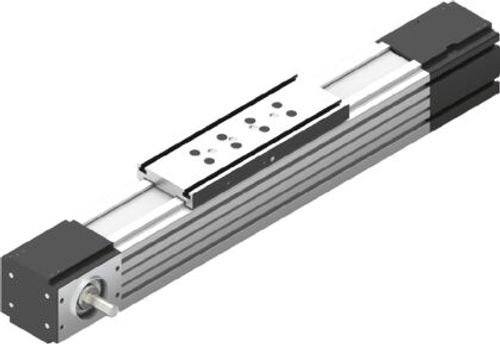

LINIER MODÜL MLR-080-NN-3

Bosch Rexroth

LINIER MODÜL MLR-080-NN-3

Lineer modüller

Dişli kayış tahrik mekanizmasına ve kam makara kılavuzuna sahip doğrusal modüller MLR, boyut 80 Çok yüksek hızlar için dişli kayış tahrik mekanizmasına ve kam makara kılavuzuna sahip doğrusal modüller MLR.

Dişli kayış tahrik mekanizması ve kam makara kılavuzu bulunan lineer modüller
10 m/sn.'ye kadar yüksek yürütme hızları için yüksek performans tipi dişli kayış (AT profili)
Eksantrik miller vasıtasıyla boşluksuz olarak ayarlanmış, dahili kam makaraları bulunan entegre Rexroth kam makara kılavuzuna sahip son derece kompakt alüminyum profil
Harici kütlenin motor ataletine optimum uyumu için farklı tahvillerde ve modellerde planet dişli redüktör ile.
10000 mm'ye kadar büyük uzunluklar hayata geçirilebilir
Kılavuz bileşenlerinin dişli kayış sayesinde korunması
Merkezî yağlama noktası (yağ yağlaması!) ve merkezleme deliklerinin yanı sıra T olukları bulunan alüminyum tabla bölümü
Tekrar doğruluğu ±0,05 mm'ye kadar
Multiturn mutlak vericinin yanı sıra durdurma frenli veya frensiz servo motor
Muhtelif redüksiyon oranları sayesinde haricî kütlenin motor ataletine optimum uyumu gerçekleştirilebilir. Planet dişli redüktör kayış tahrik çarkına entegre edilebilir veya redüksiyon dişlisi olarak monte edilebilir. Bunun sonucu olarak, son derece dinamik bir tahrik ortaya çıkar.
Dişli kayışın kapağı
Diğer lineer sistemler ve bağlantı elemanları ile kolay kombinasyon için, ana gövde profilinde de merkezleme delikleri
Standart olarak manyetik alan sensörleri için entegre anahtarlama mıknatıslı
Bağlantı şaftları, bağlantı ve sıkıştırma elemanları için geniş aksesuar yelpazesi
Kolay işletime alma için parametresi içeren tip etiketi

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	MLR-080
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	10
Lmax azami uzunluk [mm]	10000
Mt dinamik burulma yük torku [Nm]	226
ML dinamik uzunlamasına taşıma torku [Nm]	316
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	35
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]	158
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]	158
Y yönünde azami dinamik yük Fy max [N]	2500
Z1 yönündeki maksimum dinamik yük Fz1 max [N]	1500
z2 yönünde maksimum dinamik yük Fz2 max [N]	1500
y ekseni ly için geçerli yüzey atalet momenti [cm⁴]	158
Z ekseni lz için geçerli yüzey atalet momenti [cm⁴]	246
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*	0 °C ... 40 °C
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*	40°C'en itibaren performans kayıpları
Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)	-10 °C ... 60 °C
Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)	Yoğuşma noktasının altına düşülmez
Ağırlık [kg]	0

İndirmeler

ffa81399-0efc-4879-858c-7c82af7fd27a

Veri kağıdı

226f6539-051a-4118-a789-4d16ef1ddbd5

İşletim kılavuzu
