| Çalışma durumu | Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır. |

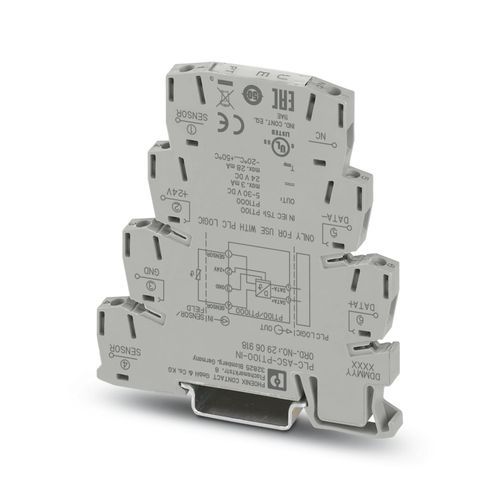

| Ürün tipi | Genişleme modülü |
| Ürün gamı | PLC logic |
| Çalışma modu | 100% çalışma faktörü |
| İzolasyon | Ana izolasyon |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal izolasyon gerilimi | 50 V |
| Nominal darbe gerilimi | 0,5 kV |
| Kontrol devresi nominal besleme gerilimi US | 24 V DC |
| US'ye ilişkin nominal kontrol gerilimi aralığı | 0,8 ... 1,1 |
| Nominal kontrol besleme akımı IS | 14 mA |
| Koruma devresi | Polarite koruma Aşırı gerilim koruması |
| Kullanılabilen sensör tipleri (RTD) | Pt 100 (IEC 60751, α = 0,00385) |
| Giriş sayısı | 1 |
| Bağlantı sistemi | 2-iletkenli |
| Sensör giriş akımı | 900 µA |
| Sıcaklık ölçüm aralığı | -50 °C ... 200 °C |
| Maksimum sıcaklık katsayısı | 0,01 %/K |
| İletim hatası maks. | 1 % |
| Aşırı gerilim koruma | > 33 V |
| Çözünürlük | 10 Bit (0 - 1000 arasında ölçekli) |
| Kullanılabilen sensör tipleri (RTD) | Pt 1000 (IEC 60751, α = 0,00385) |
| Giriş sayısı | 1 |
| Bağlantı sistemi | 2-iletkenli |
| Sensör giriş akımı | 900 µA |
| Sıcaklık ölçüm aralığı | -50 °C ... 200 °C |
| Maksimum sıcaklık katsayısı | 0,01 %/K |
| İletim hatası maks. | 1 % |
| Aşırı gerilim koruma | > 33 V |
| Çözünürlük | 10 Bit (0 - 1000 arasında ölçekli) |
| Çıkış ismi | Dijital çıkış |
| Anahtarlama gerilimi aralığı | 5 V DC ... 30 V DC |
| Anahtarlama akımı | ≤ 3 mA |
| Bağlantı yöntemi | Vidalı bağlantı |
| Kablo soyma uzunluğu | 8 mm |
| Vida yivi | M3 |
| İletken kesiti, tek telli | 0,14 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm² (Tek yüksük) 2x 0,5 mm² ... 1,5 mm² (TWIN yüksük) |
| Kablo kesiti AWG | 26 ... 14 |
| Sıkma torku | 0,45 Nm ... 0,55 Nm (Genellikle bu klemenslerin iletken bağlantısı sırasında desteklenmesi gerekir (tek elle tutulur, muhafazadan desteklenir)) |
| Çalışma gerilimi göstergesi | Yeşil LED |
| Hata gösterimi | Kırmızı LED |
| Genişlik | 6,2 mm |
| Yükseklik | 80 mm |
| Derinlik | 94 mm |
| Renk | gri (RAL 7042) |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 50 °C |
| Ortam sıcaklığı (stok/nakliye) | -20 °C ... 70 °C |
| Sertifika | CE uyumlu |
| Tanımlama | UL 508 Listed |
| Standartlar/yönetmelikler | DIN EN 50178 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Sıralar halinde boşluk bırakmadan |
| Montaj pozisyonu | herhangibir |
