| Çalışma durumu | Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır. |
| EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |

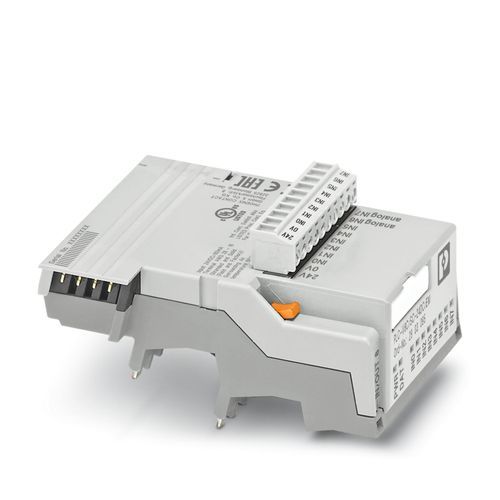

| Ürün tipi | Genişleme modülü |
| Ürün gamı | PLC logic |
| Çalışma modu | 100% çalışma faktörü |
| İzolasyon | Ana izolasyon |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal izolasyon gerilimi | 50 V |
| Nominal darbe gerilimi | 0,8 kV |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 26,4 V DC |
| UN de maksimum giriş akımı | 65 mA |
| Koruma devresi | Polarite koruma Aşırı gerilim koruması |
| Giriş sayısı | 8 (2 analog olarak yapılandırılabilir) |
| Giriş tanımlaması | EN 61131-2, tip 3 |
| Giriş gerilimi | 24 V DC |
| Sinyal seviyesi "0" sinyal | < 5 V |
| Sinyal seviyesi "1" sinyal | > 11 V |
| Giriş akımı "0" sinyal | < 1 mA |
| Giriş akımı "1" sinyali | tip. 2,5 mA |
| Durum göstergesi | LED (sari) |
| Giriş sayısı | 2 (IN6 ve IN7 analog olarak yapılandırılabilir) |
| Giriş gerilim aralığı | 0 V ... 10 V |
| Giriş direnci | > 3,5 kΩ |
| Giriş sayısı | ≤ 8 |
| Giriş tanımlaması | teknik bilgiler kullanılan PLC-INTERFACE klemense bağlıdır |
| Giriş gerilimi | 19 V DC |
| Tipik akım tüketimi | 4 mA |
| Giriş direnci | < 100 mΩ |
| Çıkış sayısı | ≤ 8 |
| Nominal çıkış gerilimi | 24 V DC |
| Nominal akım | 9 mA |
| Bağlantı yöntemi | Vidalı bağlantı |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M2 |
| Bağlantı sayısı | 1 |
| Kutup sayısı | 10 |
| Not | Cihaz beslemesi ve 8 x giriş |
| İletken kesiti, tek telli | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,14 mm² ... 1,5 mm² 0,25 mm² ... 0,5 mm² (Plastik kılıflı yüksük) 0,25 mm² ... 1,5 mm² (Plastik kılıfsız yüksükler) |
| Kablo kesiti AWG | 28 ... 16 |
| Bağlantı yöntemi | İzolasyon kaydırma bağlantısı |
| Bağlantı sayısı | 1 |
| Kutup sayısı | 4 |
| Durum göstergesi | LED (yeşil) |
| Boyutlu çizim | |
| Genişlik | 50 mm |
| Yükseklik | 44 mm 106 mm (röleli) |
| Derinlik | 82,5 mm 87 mm (röleli) |
| Renk | gri (RAL 7042) |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 50 °C |
| Ortam sıcaklığı (stok/nakliye) | -20 °C ... 70 °C |
| İzin verilen maks. bağıl nem (çalışma) | 95 % |
| Sertifika | CE uyumlu |
| Tanımlama | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, Ex ec IIC Gc T4 X Class I, Zone 2, AEx ec IIC T4 |
| Standartlar/yönetmelikler | EN IEC 60664-1 |
| Montaj tipi | Geçmeli montaj |
| Montaj açıklaması | 8 x PLC-INTERFACE klemense takılabilir |
| Montaj pozisyonu | herhangibir |
